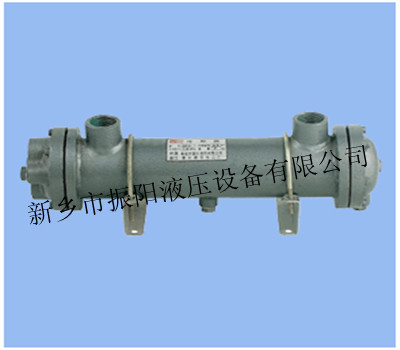

列管式油冷卻器適用于冶金、礦山、電力、輕工、食品和其它工業部門的稀油潤滑系統與液壓系統中，用來冷卻潤滑油、液壓油。本標準與JB/T7356-94相同。

　 技術參數

　　　公稱壓力：0.63MPa、1.0MPa
　　　 油側壓力損失：≤0.1MPa
　　　 水側壓力損失：≤0.05MPa
　　　 進油溫度：50℃
　　　 進水溫度：≤30℃
　　　 油溫降：≥8℃
　　　 GLC型：油水流量比1:1，換熱系數>300Kcal/m2·h·℃；適用介質粘度為10～100cSt(40℃)
　　　 GLL型：油水流量比1:1.5；換熱系統>200Kcal/m2·h·℃；適用介質粘度為10～460cSt(40℃)
　　　 水側通道：雙管程的浮動管板型式



　 GLC型冷卻器尺寸表

型號	L	C	L1	H1	H2	D1	D2	C1	C2	B	L2	L3	t	n-d3	d1	d2	重量kg
GLC1-0.4	407	240	88	60	68	78	92	52	102	132	125	166	2	4-φ11	G1	G 3/4	8
GLC1-0.6	572	405										331					10
GLC1-0.8	699	532										458					12
GLC1-1	832	665										591					13
GLC1-1.2	972	805										731					15
GLC2-1.3	560	375	102	85	93	120	137	78	145	175	172	225				G1	19
GLC2-1.7	685	500										350					21
GLC2-2.1	820	635										485					25
GLC2-2.6	960	775										625					29
GLC2-3	1110	925										775					32
GLC2-3.5	1270	1085										935					36
GLC3-4	847	570	158 158	125 125	158 158	168 168	238 238	110 110	170 170	210 210	245 245	380	10	4-φ15	G1 1/2	G1 1/4	74
GLC3-5	997	720										530					77
GLC3-6	1147	870										680					85
GLC3-7	1317	1040										850					90
GLC3-8	1477	1200										1010			G2	G1 1/2	96
GLC3-9	1637	1360										1170					105
GLC3-10	1807	1530										1340					110
GLC3-11	1987	1710										1520					118
GLC4-13	1340	985	197	160	208	219	305	140	270	320	318	745	12	4-φ19	G2	G2	152
GLC4-15	1500	1145										905					164
GLC4-17	1660	1305										1065					175
GLC4-19	1830	1475										1235					188
GLC4-21	2010	1655										1415					200
GLC4-23	2180	1825										1585					213
GLC4-25	2360	2005										1765					225
GLC4-27	2530	2175										1935					238
GLC5-30	1932	1570	202	200	234	273	355	180	280	320	327	1320		4-φ23		G2 1/2	-
GLC5-34	2152	1790										1540					-
GLC5-37	2322	1960										1710					-
GLC5-41	2542	2180										1930					-
GLC5-44	2712	2350										2100					-
GLC5-47	2872	2510										2260					-
GLC5-51	3092	2730										2480					-
GLC5-54	3262	2900										2650					-
GLC6-55	2272	1860	227	230	284	325	410	200	300	390	362	1590	12	4-φ23	G2 1/2	G3	-
GLC6-60	2452	2040										1770					-
GLC6-65	2632	2220										1950					-
GLC6-70	2812	2400										2130					-
GLC6-75	2992	2580										2310					-
GLC6-80	3172	2760										2490					-
GLC6-85	3352	2940										2670					-
GLC6-90	3532	3120										2850					-
