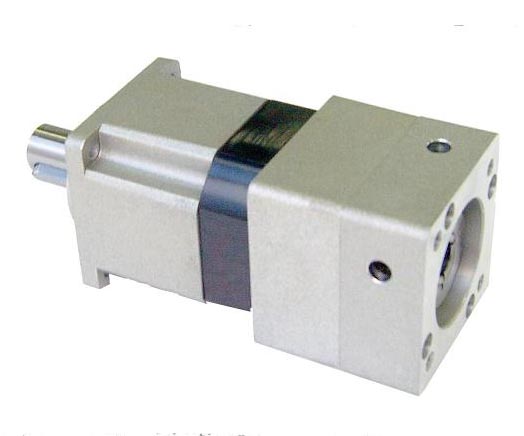

NN40F型減速器
NN40F型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
   產品特性：
·  高剛性，齒輪采用合金鋼氮化硬齒面，具有優越的抗磨損性
   和耐沖擊性；
·  傳遞扭矩大，嚙合采用多齒嚙合，額定輸出扭矩(見表格)；
·  傳動效率高（>=90%），傳動功率大，徑向承載能力高，
   實現單級系列傳動；
·  高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精
   度。 并經陽極氧化處理，增強環境耐受性、耐腐蝕性，
   減少重量，增強熱傳導性，降低內部溫升，減少發熱；
·  速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
·  回差間隙小，傳遞精度高；
·  密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
·  安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
·  結構緊湊，體積小，在現有同型號減速器中為最�。�
·  噪音低，< 60分貝；壽命長，>20000小時；
·  性價比高，同精度條件下，價格最低；
                                 NN40F型減速器技術參數

一，安裝及外型尺寸
型          號
型號 NN40F
B輸出鍵寬 5
C1輸入法蘭寬 46×46
C2輸出法蘭寬 46×46
H輸出軸軸高 15
M1輸出安裝螺孔 3.4
M2輸入安裝螺紋 M4×10
D1輸出安裝孔分布圓 50
D2輸入安裝孔分布圓 46
D3輸入孔直徑 8
D4輸出軸直徑 13
D5輸出軸肩 15
D6輸出定位止口直徑 35
D7輸入定位止口直徑 30
L1鍵長 16
L2鍵到軸端距離 2
L3輸出定位止口厚度 5.5
L4輸入電機定位深度h3.5
L5輸入電機軸長 26.5
L6輸出軸長(自端面) 26
L7軀體長 89.5
L8減速器總長 115.5
L9輸出軸長(自定位圓) 20
L10輸出安裝法蘭厚度 5

注：a,以上尺寸單位為mm。具體參數以實物為準。
    b,各型號減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。

二，基本技術參數
型    號NN40F減速比
額定輸出扭矩
N.m95
128
159
1810
1815
2020
2030
2240
2550
2560
2580
28100
28150
28200
極限扭矩1.5～2倍的額定輸出扭矩

? 注:可根據用戶需求提供5至10000任一減速比的減速器。
產品型號 單位 NN40F
最大徑向力 N260
最大軸向力 N150
滿載效率 %>94%
平均壽命 h>10000(h)
重量 Kg0.8
回差 精密型 Arcmin(分)12
超精密型 5
扭轉剛度 N.m/ Arcmin3
噪音 dB(A)≤58
最大輸入速度 Min-15000
額定輸入速度 Min-13000
旋轉方向 與輸入相反
潤滑 免維護
防護等級 IP65
安裝方向 任意

? 注：噪音值是在額定轉速下 ，不帶負載，距離減速器一米的距離時測量的。
