三亞牌[c]型液體攪拌機
．機體鋁合金重力鑄造，經t4、t6熱處理結構超強、不生銹。
．sus 304不銹鋼夾頭，精密脫蠟制造，無斷裂之虞。
．全密閉齒輪箱，采高效能油脂潤滑，勿需換油，免保養。
．雙層軸封防護，無漏油之污染，適用於食品制藥、化工、環保等行業。
．鋁合金材質，外型美觀，結構輕巧，操作搬移簡便。
結構∶
01. 馬達motor
02. 齒輪gear
03. 齒輪箱gear box
(aluminum alloy)
04. 機架base frame
(aluminum alloy)
05. 傳動軸spindle(ss41)
06. 攪拌軸shaft(sus304)
07. 夾頭c-clamp(sus304)
08. 固定螺栓clamp screw
09. 墊片washer
10. 螺絲cap screw
11. 軸承bearing
12. 軸封oil seal
尺寸表

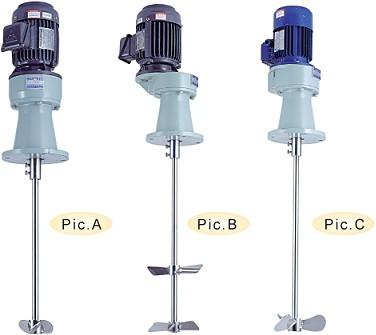

型號 轉速 (rpm) 使用馬達 dimension ∶ mm 圖樣
type 60hz 50hz motor a b j e f d s l pic
c-020 1720 1450 1/4hp-4p 225 234 0 98 60 100 19 650 a
430 360 1/4hp-4p 225 223 65 98 60 230 19 800 b
330 280 1/4hp-4p 225 223 65 98 60 230 19 800 b
200 175 1/4hp-4p 225 237 20 98 60 260 19 800 c
100 85 1/4hp-4p 225 237 20 98 60 260 19 800 c
c-050 1720 1450 1/2hp-4p 248 234 0 98 60 100 19 650 a
1120 1000 1/4hp-6p 248 234 0 98 60 100 19 700 a
430 360 1/2hp-4p 248 223 65 98 60 230 19 1000 b
330 280 1/2hp-4p 248 223 65 98 60 230 19 1000 b
200 175 1/2hp-4p 248 237 20 98 60 260 19 1000 c
100 85 1/2hp-4p 248 237 20 98 60 260 19 1000 c
c-100 1720 1450 1hp-4p 242 325 0 124 123 150 22 700 a
1120 1000 1/2hp-6p 242 325 0 124 123 150 22 800 a
510 430 1hp-4p 242 300 98 124 123 330 22 1200 b
360 300 1hp-4p 242 300 98 124 123 330 22 1200 b
290 250 1hp-4p 242 300 98 124 123 330 22 1200 c
240 200 1hp-4p 242 315 38 124 123 360 22 1200 c
190 160 1hp-4p 242 315 38 124 123 360 22 1200 c
140 120 1hp-4p 242 315 38 124 123 360 22 1200 c
115 100 1hp-4p 242 315 38 124 123 360 22 1200 c
90 80 1hp-4p 242 315 38 124 123 360 22 1200 c
c-200 1720 1450 2hp-4p 322 325 0 124 123 150 25 800 a
1120 1000 1hp-6p 322 325 0 124 123 200 25 900 a
510 430 2hp-4p 322 300 98 124 123 330 25 1400 b
360 300 2hp-4p 322 300 98 124 123 330 25 1400 b
240 200 2hp-4p 332 315 38 124 123 360 25 1400 c
140 120 2hp-4p 332 315 38 124 123 360 25 1400 c
115 100 2hp-4p 332 315 38 124 123 360 25 1400 c
三亞牌[C]型液體攪拌機
尺寸表
型號 轉速 (rpm) 使用馬達 Dimension ∶ mm 圖樣
Type 60Hz 50Hz Motor A B J E F D S L piC
C-020 1720 1450 1/4HP-4P 225 234 0 98 60 100 19 650 A
430 360 1/4HP-4P 225 223 65 98 60 230 19 800 B
330 280 1/4HP-4P 225 223 65 98 60 230 19 800 B
200 175 1/4HP-4P 225 237 20 98 60 260 19 800 C
100 85 1/4HP-4P 225 237 20 98 60 260 19 800 C
通常液體攪拌在圓柱槽內進行，可為密閉式或開放式，主要結構為馬達、減速機、機架；攪拌器包含聯軸器、轉軸、輪葉、并視需求加裝軸封及轉軸軸受。而攪拌機的設計必須仰賴專業與經驗，設計的優劣對攪拌的效果差異很大，因此在填寫攪拌機數據表時，詳細的攪拌目的、物性、槽的形狀及尺寸等等，才能做出最佳的設計。
攪拌機的機械考慮參數
1.靜負載。
2.動負載。
3.靜及動力矩。
4.共振。
5.磨耗與腐蝕。
6.動力輸入。
選用注意事項:
★ 所有規格之標準接液棒葉材質為SUS304為主，其他特殊材質或抗酸鹼之包襯涂裝，請另行提示。
★ 馬達如需特殊之防護，如屋外、防爆等，請另行提示，并告知要求等級。
★ 高轉速或大容量之攪拌槽操作，應加裝固定環及水中軸受座防護。
★ 所有機型所標示之葉片尺寸、攪拌軸徑、軸長等均為參考尺寸，實際尺寸依攪拌目的、葉片型式、攪拌速度等規范決定之。
運轉注意事項：
★ 啟動電源前應檢查電動機上名牌所指定電壓及負荷電流，并確認輸入為正確電壓及是否配合超載電驛器確認。
★ 槳葉未完全浸入液體中嚴禁空車運轉，以免造成危險及設備之損壞。
★ 設備之固定基礎需要有足夠之剛性，無共振動擊之慮的工作環境為佳。
★ 啟動攪拌機電源前請先確認基礎螺栓及各部螺絲均已完全固定。
★ 開機後設備如有異常聲音，溫升及晃動之狀況，應即刻停止運轉再檢查。
★ 電動機溫度是否異常，當負荷增加到正常負荷時，應檢查電流是否超過額定電流，如有過載時，請改用較大馬力。
