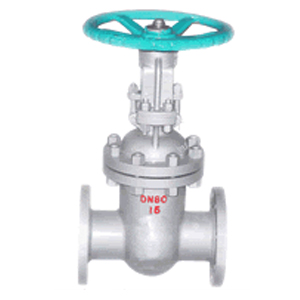

真空法蘭閘閥說明：
•閥體采用傳統外型設計，設計合理、閥門剛性好、通道流暢、流阻系數小。
•密封面采用不銹鋼和硬質合金，使用壽命長。
•填料采用柔性PTFE、密封可靠、操作輕便靈活。
•碳素鋼閥體內外表面進行防腐處理。
•驅動方式分手動、電動、氣動、齒輪傳動。
•廣泛適用于石油化工、火力發電廠等油品、水蒸氣管網上。
真空法蘭閘閥試驗壓力適用范圍
公稱壓力
（MPa） |
試驗壓力（MPa）
|
|||
殼體
|
密封（液）
|
密封（氣）
|
上密封
|
|
| 1.0 | 1.5 | 1.1 | 0.6 | 1.1 |
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 殼體材料 | 適用介質 | 適用溫度℃ |
| 碳素鋼（C型） | 水、蒸汽、油品 | ≤425 |
| 灰鑄鐵（T型） | 氯氣、硫酸鹽 | ≤200 |
| 球墨鑄鐵（Q型） | 天然氣、煤氣 | ≤300 |
| 不銹鋼（H型） | 水、蒸汽、油品 | ≤316 |
真空法蘭閘閥采標目錄
| 項目名稱 | 采用標準 | 可選標準 | 項目名稱 | 采用標準 | 可選標準 |
| 設計制造驗收 | DIN3352 | —— | 閥門檢驗和試驗 | GB/T13927-1992 | JB/T9092-1999 |
| 閥門結構長度 | GB/T12221-1989 | ISO5752：88 | 閥門供貨要求 | GB/T12252 | —— |
| 閥門法蘭連接 | GB/T17241.6-1998 | —— | 閥門標志 | GB/T12220-1989 | IS05209：87 |
真空法蘭閘閥主要零部件材料
| 序號 | 零件名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵/灰鑄鐵 |
| 2 | 閥座 | 鋁青銅合金/不銹鋼/硬質合金 |
| 3 | 閘板 | 堆焊青銅合金/不銹鋼/硬質合金 |
| 4 | 閥桿 | 不銹鋼 |
| 5 | 內六角螺栓 | 碳素鋼 |
| 6 | 0型密封圈 | EPDM/NBR |
| 7 | 閥蓋 | 鑄鐵/球墨鑄鐵 |
| 8 | 填料 | PTFE/石墨 |
| 9 | 壓蓋螺母 | 不銹鋼/碳素鋼 |
| 10 | 壓蓋 | 鑄鐵/球墨鑄鐵/碳鋼/不銹鋼 |
| 11 | 支架 | 鑄鐵/球墨鑄鐵/碳鋼/不銹鋼 |
| 12 | 軸承 | 合金鋼 |
| 13 | 閥桿螺母 | 鋁青銅合金 |
| 14 | 鍵 | 碳鋼 |
| 15 | 螺母 | 不銹鋼/碳鋼 |
| 16 | 手輪 | 碳素鋼/球墨鑄鐵 |
真空法蘭閘閥主要外形尺寸
MPa
|
DN
|
L
|
D1
|
D2
|
D3
|
B
|
Z-ød
|
H
|
H1
|
DO
|
||||
1.0
|
1.6
|
1.0
|
1.6
|
1.0
|
1.6
|
|||||||||
1.0/1.6
|
15
|
108
|
46
|
65
|
95
|
14
|
4-14
|
220
|
240
|
120
|
||||
20
|
117
|
56
|
75
|
105
|
16
|
4-14
|
255
|
284
|
140
|
|||||
25
|
127
|
65
|
85
|
115
|
16
|
4-14
|
275
|
303
|
160
|
|||||
32
|
140
|
76
|
100
|
140
|
18
|
4-18
|
280
|
321
|
180
|
|||||
40
|
165
|
84
|
110
|
150
|
18
|
4-18
|
300
|
352
|
200
|
|||||
50
|
178
|
99
|
125
|
165
|
20
|
4-18
|
358
|
438
|
240
|
|||||
65
|
190
|
118
|
145
|
185
|
20
|
4-18
|
375
|
450
|
240
|
|||||
80
|
203
|
132
|
160
|
200
|
20
|
8-18
|
433
|
528
|
280
|
|||||
100
|
229
|
156
|
180
|
220
|
22
|
8-18
|
502
|
620
|
300
|
|||||
125
|
254
|
184
|
210
|
250
|
22
|
8-18
|
612
|
753
|
320
|
|||||
150
|
267
|
211
|
240
|
285
|
24
|
8-23
|
676
|
847
|
360
|
|||||
200
|
292
|
266
|
295
|
340
|
24
|
8-22
|
12-22
|
820
|
1039
|
400
|
||||
250
|
330
|
320
|
350
|
355
|
395
|
405
|
26
|
12-22
|
12-26
|
969
|
1245
|
450
|
||
300
|
356
|
370
|
400
|
410
|
445
|
460
|
28
|
12-23
|
12-26
|
1142
|
1472
|
560
|
||
2.5
|
15
|
108
|
45
|
65
|
95
|
14
|
4-14
|
220
|
240
|
120
|
||||
20
|
117
|
55
|
75
|
105
|
16
|
4-14
|
255
|
284
|
140
|
|||||
25
|
127
|
65
|
85
|
115
|
16
|
4-14
|
275
|
303
|
160
|
|||||
32
|
140
|
78
|
100
|
135
|
18
|
4-18
|
280
|
321
|
180
|
|||||
40
|
165
|
85
|
110
|
145
|
18
|
4-18
|
300
|
352
|
200
|
|||||
50
|
178
|
100
|
125
|
160
|
20
|
4-18
|
358
|
438
|
240
|
|||||
65
|
190
|
120
|
145
|
180
|
22
|
8-18
|
375
|
450
|
240
|
|||||
80
|
203
|
135
|
160
|
195
|
24
|
8-18
|
433
|
528
|
280
|
|||||
100
|
229
|
160
|
190
|
230
|
24
|
8-23
|
502
|
620
|
300
|
|||||
125
|
254
|
188
|
220
|
270
|
26
|
8-25
|
612
|
753
|
320
|
|||||
150
|
267
|
218
|
250
|
300
|
28
|
8-25
|
676
|
847
|
360
|
|||||
200
|
292
|
278
|
310
|
360
|
30
|
12-25
|
820
|
1039
|
400
|
|||||
250
|
330
|
332
|
370
|
425
|
32
|
12-30
|
969
|
1245
|
450
|
|||||
300
|
356
|
390
|
430
|
485
|
34
|
16-30
|
1142
|
1472
|
560
|
|||||
