鋼絞線松弛試驗機

該系列試驗機主要用于鋼鉸線的松弛試驗，可檢測鋼鉸線及其它金屬線材的單軸拉伸松弛強度等特性�？蓮V泛用于質檢部門、建筑施工單位、鋼鉸線和鋼筋生產企業，是現代建筑力學試驗的新型試驗設備。滿足GB/T5224-2003《預應力混凝土用鋼絞線》，GB/T10120-1996《金屬應力松弛試驗方法》

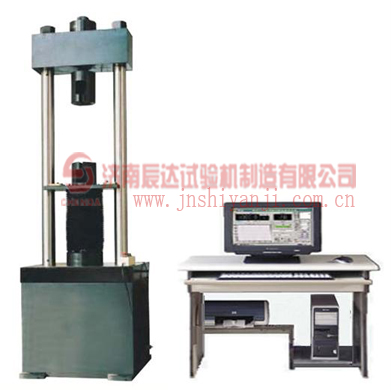

　　試驗機主機采用立式結構，占地空間小，松弛試驗要求的恒溫和無震動的條件容易滿足。試驗空間由絲杠調節，上橫梁通過雙立柱與工作臺構成拉伸試驗空間，動力傳動機構（由交流伺服調速電機、減速機、絲杠副組成）安裝在工作臺的下方，加載絲杠上下移動帶動下鉗口移動，從而實現對試樣加載；測力傳感器安裝在上橫梁上，并與上鉗口座連接。試驗機具有很高的剛度，確保試驗機結果的準確性。

軟件功能

　　1.PC機實現了等速試驗力、等速位移、等速變形三種控制模式的閉環控制以及試驗過程的程序控制，各種控制方式之間可無沖擊切換。計算機自動完成試驗過程的控制、數據采集、顯示和保存（主要參數：試驗力、松弛力、松弛率或對數松弛率、溫度），試驗完成后可以對數據進行分析和處理，并打印輸出用戶要求的試驗曲線及試驗報告，可選擇標準要求的各種試驗曲線（可繪制剩余試驗力或對數剩余力、松弛力或對數松弛力、松弛率或對數松弛率、溫度等跟時間或對數時間的關系曲線）。

　　2. 計算機軟件基于Windows98/Windows2000/Windows XP平臺開發，界面美觀,操作方便；試驗力、變形顯示采用組態儀表方式顯示,十分醒目；內嵌數據庫,便于數據歷史追溯及聯網要求；報表采用模板方式操作,用戶只需簡單培訓即可掌握，整個軟件封裝性強,操作方便、功能全面；設有標準試驗程序，按下快捷鍵，試驗系統就可以按照標準要求在3-5分鐘內將鋼絞線加載公稱最大力的70%或80%，保持1分鐘內自動開始記錄試驗數據、到達設定時間后自動終止試驗。試驗曲線與理論擬合曲線的相關系數達到99%以上，因此計算機能以100小時以內的試驗數據推算1000小時的試驗結果，也可以進行1000小時的連續試驗，縮短了實際實驗時間。

鋼絞線松弛試驗機技術參數

1、最大試驗力：300kN

2、試驗力測量范圍：6-300kN 全程不分檔

　　3、試驗力精度：優于±1%

　　4、試驗力分辨率：每級量程的0.05%/FS

　　5、速度調節范圍：0-30mm/min。

　　6、試樣規格：Φ9.50；Φ11.10；Φ12.70；Φ15.20mm(公稱直徑)

　　7、拉伸試驗行程：0-200mm

　　8、試驗拉伸空間:1000-1200mm

　　9、保護功能：超過最大試驗力2%-5%時自動停機。

　　10、試驗機主機形式:立式結構。

　　11、功率：三相380v；3.0KW

　　12、主機尺寸(長X寬X高):900x710x3000mm

基本配置

　　1. 試驗機主機：一臺

　　2. 控制器：一臺

　　3. 傳感器：一只

　　4. 伺服電機專用減速機：一臺　

　　5. 聯想計算機：一臺

　　6. 惠普打印機：一臺

　　7.控制軟件：一套

　　8. 交流伺服電機：一套

　　9. 交流伺服調速系統：一套

　　10. 光電編碼器： 一只　

　　11. 光電測長儀：一只

　　12. 試驗夾具：Φ9.50；Φ11.10；Φ12.70；Φ15.20mm各一套

鋼絞線松弛試驗機符合標準
