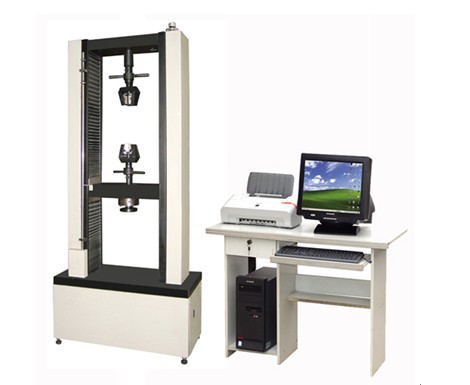

汽車配件用試驗機

一. 汽車配件拉力試驗機概述

汽車配件拉力試驗機可對橡膠、塑料、塑膠、薄膜、紡織、尼龍、纖維、納米材

料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、

保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼(及其

它高硬度鋼)、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其

它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°

剝離、剪切、粘合力、拔出力、延伸伸長率等試驗。

汽車配件拉力試驗機功能與特點：1)采用高精度、全數字調速系統及精密減速機，驅動精密絲杠副進行試驗，實現試驗速度的大范圍調節，試驗過程噪音低、運行平穩。

2)觸摸鍵操作方式，液晶顯示器實時顯示。顯示界面可顯示試驗方法選擇界面、試驗參數選擇界面、試驗操作及結果顯示界面和曲線顯示界面，方便快捷。

3)可實現試樣裝夾時橫梁快慢升降調整，具有過載保護等功能。

4)選配微機接口，可外接微機實現試驗過程的控制及數據的存儲、打印。

汽車配件拉力試驗機主機規格

主要技術參數WDS-10 WDS-5

最大試驗力5000N

測量范圍 最大試驗力的2%—100%

試驗力準確度 優于示值的±1%

位移測量 分辨率為0.01mm

變形準確度  優于±1%

調速范圍 1—300mm/min 或 1—500mm/min

拉伸有效空間 700mm(可根據用戶要求定制）

主機形式 單臂式結構

主機尺寸 600×400×1650mm

重量 約180Kg 約150Kg

汽車配件拉力試驗機可測試項目

(一)普通測試項目：(普通顯示值及計算值)

●拉伸應力　　　●拉伸強度

●扯斷強度　　　●扯斷伸長率

●定伸應力　　　●定應力伸長率

●定應力力值　　●撕裂強度

●任意點力值　　●任意點伸長率

●抽出力　　　　●粘合力及取峰值計算值

●壓力試驗　　　●剪切剝離力試驗

●彎曲試驗　　　●拔出力穿刺力試驗

(二)特殊測試項目：

1.彈性系數即彈性楊氏模量

定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。

2.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。

3.彈性限：為材料所能承受而不呈永久變形之最大應力。

4.彈性變形：除去荷重后，材料的變形完全消失。

5.永久變形：除去荷重后，材料仍殘留變形。

6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點， 一般以上屈服點作為屈服點。

屈服(yield)：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內， 上下起伏，伸長發生較大變化，這種現象叫作屈服。

7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積， 所得之商。

8.彈簧K值：與變形同相位的作用力分量與形變之比。

9.有效彈性和滯后損失：

在汽車配件拉力試驗機上，以一定的速度將試樣拉伸或壓縮到一定的伸長率或拉伸或壓縮到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分數，即為滯后損失。

六.汽車配件拉力試驗機主要計數指標

A．荷重元：10－50KN區間選配

B．力量解析度：1/10000

C．力量準確度：≤0.5％

D．力量放大倍數：7段自動切換

E．位移解析度：1/1000

F．位移準確度：≤0.5％

G．金屬引伸計解析度：1/1000

H．金屬引伸計準確度：≤0.5％

I．大變形引伸計準確度：±1mm

J．速度范圍：0.001－360mm/min(特殊測試速度亦可依客戶需求定制)

K．行走空間：950mm(不含夾持器、特殊測試空間亦可依客戶需求定制)

L．測試寬度：400mm(特殊測試寬度亦可依客戶需求定制)

M．使用電源:∮380V 50HZ。

N．功率：約1.6KW

O. 機臺尺寸:約900×550×1800 mm長×寬×高。

P. 機臺重量:約270 kg。
