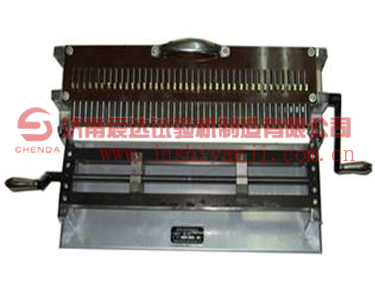

DX-400型拉伸試樣標距儀

DX-400型拉伸試樣標距儀

  一.概述:
    標距儀(又稱打點機)是按國標GB228-87金屬材料拉伸試驗的規定要求設計制造的,該設備打點標距準確,工作效率高,操作簡便易掌握。是試驗室應備的配套儀器。
    主要技術參數：    1.最長標距400mm;    2.外形尺寸(長X寬X高):490X200X300mm;    3.凈重:22Kg.。

    二.工作原理：
    該設備是通過一根具有螺旋帶的軸旋轉360°，在不同角度順序抬起沖頭，并借助彈簧的彈力順序沖擊打點。手柄搖動一周即可在樣坯上打出直線排列間距為10mm共31點(總長10mmX(31-1)=300mm)的準確試樣。

    三. 操作方法:
    1.將該設備放在離地面高約500mm左右的工作臺上,試樣放在設備的V型槽中,確定好試樣的左右位置;
    2.根據試樣直徑大小,調整兩立柱下端螺母使沖頭尖端與試樣保持合適距離;
    3.左手按壓上部彎曲手柄的彎曲部位,使試樣壓緊,然后右手搖動右端手柄一周,即可打出標距點;
    4.向上提起彎曲手柄,取出試樣即完成了標距工作;

    四.注意事項:
    1.保持兩立柱及沖頭部位有良好潤滑,以保證操作輕便靈活。 2.一定不 要碰傷沖頭尖端以免失去精度,導致設備無法使用。
