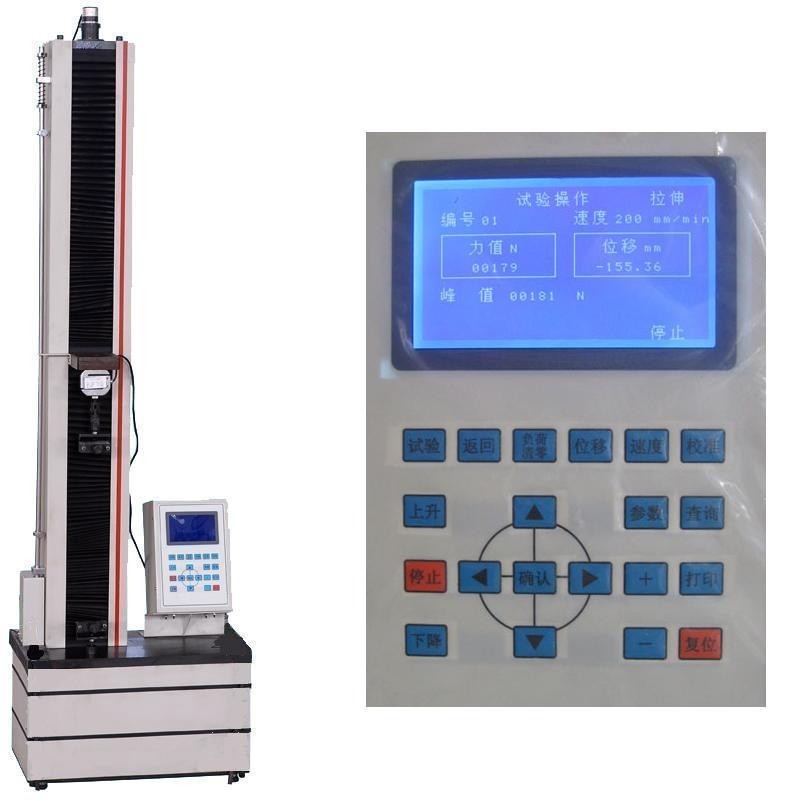

WDS型液晶顯示防火材料試驗機（單臂）

防火材料專用試驗機

一、產品簡介：

WDS-10型液晶顯示電子萬能試驗機是我公司針對防火材料專門設計生產的萬能試驗機，滿足國標GB5486-2008要求，可完成絕熱制品，填充材料，保溫材料和防火門等試樣的抗壓強度，抗折強度，拉伸，粘結強度等性能測試。

試驗機主機與防火材料專用輔具外形美觀，操作方便，性能穩定可靠。系統通過控制器，經調速系統控制伺服電機轉動，經減速后驅動精密絲杠副帶橫梁上升、下降，完成試樣的各項力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。

同時該機還可應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、主要技術指標：

1、主機結構：       單臂或門式（液晶顯示）

2、最大試驗力：     10KN

3、操 作 方式：     全中文菜單操作

4、試驗力分檔：     0-滿量程

5、 量 范 圍：      最大試驗力的2%—100%

6、精 度 級 別：    1級

7、試驗力準確度：   優于示值的±1%

8、力 分 辨 率：    0.01N

9、位 移 測 量：    分辨率為0.01mm

10、液晶顯示內容：  試驗力、位移、峰值、運行狀態、運行速度等

11、無 級 調 速：   采用直流伺服電機及控制系統

12、空間調整機構：  伺服電機，同步帶傳動

13、調 速 范 圍：   1mm/min—500 mm/min

14、試 驗 行 程：   600mm（可根據客戶需求定制）

15、拉 伸 空 間：   600mm（可根據客戶需求定制）

16、壓 縮 空 間：   600mm（可根據客戶需求定制）

17、外       觀：   符合國家GB/T2611標準

18、成  套   性：   符合標準要求

19、試驗保護功能：  過載保護

20、安全保護裝置：  限位開關

三、主要功能及特點：

1、調速系統：采用伺服電機和減速機，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達1～500mm/min。

2、傳動機構：傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

3、附具連接：萬向節采用十字插銷結構，而且具有擺角限制功能，便于試樣夾持，保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。

4、操作系統：觸摸健操作方式，液晶顯示器實時顯示，全中文操作，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。

5、自動標定：系統可自動實現示值準確度的標定.

6、自動顯示：在整個試驗過程中，液晶實時顯示試驗力、位移、峰值、運行狀態、運行速度等。

7、自動控制：試驗參數輸入完畢，可自動完成試驗過程。

8、試樣判斷：試樣斷裂后，移動橫梁自動停止移動。

9、限位保護：具有機械和程控兩級限位保護功能。
