注意事項：

1．使用前務必先仔細閱讀本說明書。

2．本機器仍?誆歡細慕�中，规格和结构抠犥优d�钢\�，恕矞o硇型ㄖ��?

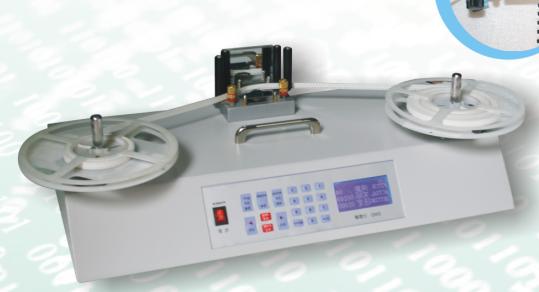

機器特點：

• 本機能對各種包裝的SMD零件進行計數，面板清晰，操作簡單，容易掌握，有預設功能，可快速點料，發料，取料。
• 采用我公司的傳感器還可對傳統的排帶包裝有引腳零件（如電容）進行計數。

本機規格：

機器使用方法：

1.  將本機方在平整工作臺上，接通電源，打開電源開關。
   1. 把要計數的SMD料帶輪放在左托盤上，空料帶輪放在右托盤上。注：料帶上的孔必須在下方，否則對調兩料帶輪的位置。
   2. 按元件間距（PITCH）鍵，輸入數值（為兩元件間的距離，單位為mm），確認正確后按（ENTER）鍵，輸入的數值將顯示在屏幕上。注：常見的元件間距（PITCH）數值有2、4、8、12、16、20、24、28、32、36、40、44、48、52、56mm。
   3. 拉出SMD料帶，送入計數模塊，輕輕扳動壓輪手柄，將料帶上的孔套在齒輪的齒上，放開手柄，使料帶壓輪壓住料帶，不至于滑脫。
   4. 將料帶拖至要開始計數的元件時按清零（RESET）鍵。
   5. 將料帶拉出并纏繞在右邊空帶輪上。
   6. 要發料操作時，按“設定數量”（QTY）鍵輸入所需的數量，按（ENTER）鍵。
   7. 按“正向”鍵，開始計數，到達設定數量或料帶走完后機器自動停止。注：由于慣性，機器停止后，實際數量會比設定數量略多，可把料帶往后拉至設定數量即可。
   8. 如需復點，按“反向”鍵，當顯示數量減到零時，機器停止
   9. 如果要使用外接感應器功能，先按倍率（DIVIDER）鍵，輸入數值（以每個元件為一個單位01），按（ENTER）鍵，輸入的數值將顯示在屏幕上。
   10. 將隨機所配的外接感應器的插頭插入主機的接口，另一端接到磁鐵座上，將要計數的元件經過感應器，顯示屏就會顯示實際數值。（注：與電子元件成型機同時使用最佳）。
