WDS-10型液晶顯示電子萬能試驗機

一、產品簡介：

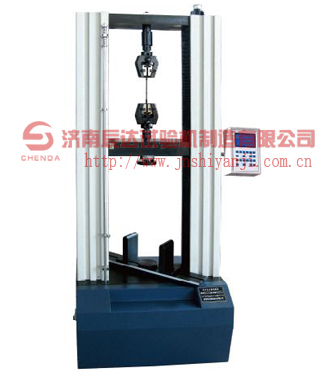

WDS-10型液晶顯示電子拉力試驗機主機與輔具的設計融匯了我公司的先進技術，外形美觀，操作方便，性能穩定可靠。系統通過辰達控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶橫梁上升、下降，完成試樣的拉伸力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、主要技術指標：

1、 機      型：    雙臂（液晶顯示）

2、 最大試驗力：   10KN

3、 操 作 方式：    全中文菜單操作

4、 測 量 范 圍：   最大試驗力的2%—100%

5、 精 度 級 別：   1級

6、 試驗力準確度：  優于示值的±1%

7、 試   驗  力：   最小分辨力0.01N

8、 位 移 測 量：   分辨率為0.01mm

9、 調 速 范 圍：   1mm/min~~200 mm/min

10、 液晶顯示內容： 試驗力、位移、峰值、運行狀態、運行速度等

11、 無 級調 速：    采用直流伺服電機及控制系統

12、 試驗空間調整機構：伺服電機，同步帶傳動

13、 電 機 功 率：   0.55KW

14、 試 驗 行 程：   400*500mm（可根據客戶需求定制）

15、 拉 伸 空 間：   400*500mm（可根據客戶需求定制）

16、 壓 縮 空 間：   400*500mm（可根據客戶需求定制）

17、 主 機 尺 寸：   760*400*1700mm

18、 外       觀：   符合國家GB/T2611標準

19、 成  套   性：   符合標準要求

20、 試驗保護功能：  過載保護

21、 安全保護裝置：  限位開關

22、 供 電 電 源：   200V  50Hz

23、 重       量：   約300kg

24、 工 作 環 境：   室溫～45℃，濕度20%～80%

四、主要功能及特點：

1、調速系統：采用伺服電機和減速機，性能穩定可靠，具有過流、過壓、過載等保護裝置。

2、傳動機構：傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

3、附具連接：萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。

4、操作系統：觸摸健操作方式，液晶顯示器實時顯示，全中文操作，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。

5、自動標定：系統可自動實現示值準確度的標定.

6、自動顯示：在整個試驗過程中，液晶實時顯示試驗力，峰值。

7、自動控制：試驗參數輸入完畢，可自動完成試驗過程。

8、試樣判斷：試樣斷裂后，移動橫梁自動停止移動。

9、限位保護：具有機械和程控兩級限位保護功能。

10、特殊附具：除配有標準拉伸或壓縮附具外，也可根據用戶需要配備特殊附具。

五、系統基本配置：

1、試驗機主機(雙臂)                                     1臺

1.1伺服電機                                            1個

1.2減速系統                                            1套

1.3負荷傳感器                                          1只

1.4精密絲杠副                                          2套

2、光電編碼器                                           1只

3、限位開關                                             1套

4、操作儀表盒                                           1個

5、杯突專用夾具                                             2套

6、隨機工具                                             1套

7、電源連接線                                           1套

8、技術資料：包括：使用說明書  合格證、裝箱單

六、質量保證：

設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務

七、服務宗旨：

接到客戶維修服務電話，對于設備故障八小時內做出響應。如需到達現場維修，在非節假日期間72小時內到達現場。軟件免費升級。
