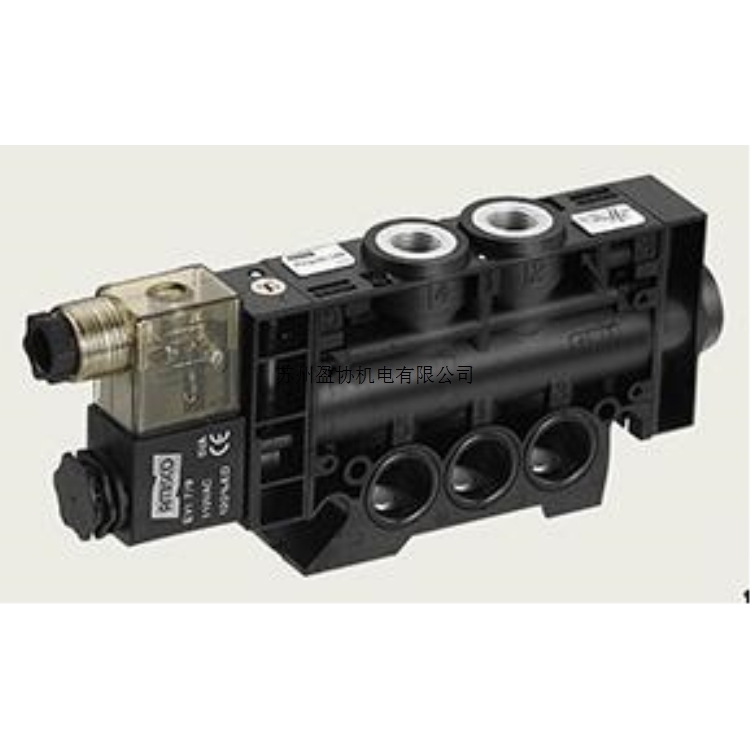

不需外加供氣塊的五口二位閥
Stand - alone and without subbase Valve
提供單獨和堆疊兩種形式 : 堆疊時這些閥體直接以供氣端蓋連結非常簡潔 ， 結合後的閥塊橫向形成一個壓力源共同孔道和兩個共同排氣孔道 。同時這些閥塊能輕易地安裝在平面上 。
Available in stand - alone and stacking versions, these 5 / 2 way are connected directly to the body .Extremely compact, the valve blocks are traversed by the pressure common and the two exhaust commons .They can easily install on plane .
閥的控制方式
The control function of the valves
1. 利用氣壓引導
Either by pneumatic piloting
2. 利用電氣訊號以電磁引導作動
By a piloting solenoid by an electrical signal
3. 利用手動開關進行設定或調整
By auxiliary manual control for setting or adjustment
| 型號 | PVL - 5S - 02 ( M ) | PV L- 5D - 02 ( M ) | PVL - 5 / 3 - 02 ( M ) |
|---|---|---|---|
|
操作壓力 Permissible pressure |
3 ~ 9 bar ( 0.3 ~ 0.9 Mpa ) |
2 ~ 9 bar ( 0.2 ~ 0.9 Mpa ) |
3 ~ 9bar ( 0.3 ~ 0.9 Mpa ) |
|
流量 Flow rate |
1400 Nl / min | ||
|
操作溫度 Operating temperature |
- 15 ? C to + 60 ? C | ||
|
容許流體 Permissible fluids |
50 m 空氣或中性氣體有無潤滑均可 air or neutral gas 50 m lubricated or not |
||
|
機械壽命 ( 溫度20 ? C 壓力 6 bar 的乾燥空氣 ) Mechanical life ( 6 bar with dry air at 20 ? C ) |
30 million (3x10 6) |
||
|
閥體材質 Materials |
尼龍加玻璃纖維 Nylon - glass fiber impregnated |
||
電氣或氣壓作動系統
Electrical Piloting or Pneumatic Piloting System
P
附氣壓驅動器 Connector for pneumatic piloting
|
功 能 Function |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|
|
單穩態 Monosable 彈簧復歸 Spring return |
PVL - 5S - 02 - ＊ - P | |
| 0.182 | ||
|
功 能 Function |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|
|
雙穩態 Bistable 雙邊氣壓引導 Pressure / Pressure |
PVL - 5D - 02 - ＊ - P | |
| 0.181 | ||
|
功 能 Function |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|
|
雙穩態 Bistable 雙邊氣壓引導 Pressure / Pressure |
PVL - 5 / 3＊ - 02 -＊ - P | C 0.251 |
| E 0.191 | ||
| P 0.192 |
P
氣壓驅動器
|
功 能 Function |
接口 Connectors |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|---|
| PVA - P115 | |||
| 導氣塊附手動功能 | M5牙口 | 0.008 | |
S
附一般型電磁驅動器 General type with connector
|
功 能 Function |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|
|
單穩態 Monosable 彈簧復歸 Spring return |
PVL - 5S - 02-＊ - S - ＊ | |
| 0.280 | ||
|
功 能 Function |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|
|
雙穩態 Bistable 雙邊氣壓引導 Pressure / Pressure |
PVL - 5D - 02 - ＊ - S - * | |
| 0.380 | ||
|
功 能 Function |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|
|
雙穩態 Bistable 雙邊氣壓引導 Pressure / Pressure |
PVL - 5 / 3 ＊ - 02 - ＊ - S - ＊ | C 0.445 |
| E 0.385 | ||
| P 0.385 |
S
一般型電磁驅動器
|
功 能 Function |
電壓 Voltage |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|---|
| AMISCO | DC24 V | 0709SD02403ZN | 0.072 |
| AC115V | 0709SD11503ZN | 0.072 | |
| AC230V | 0709SD23003ZN | 0.072 |
N
附低功率電磁驅動器 Solenoid actuators with connector
|
功 能 Function |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|
|
單穩態 Monosable 彈簧復歸 Spring return |
PVL - 5S - 02 -＊ - N - ＊ | |
| 0.225 | ||
|
功 能 Function |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|
|
雙穩態 Bistable 雙邊氣壓引導 Pressure / Pressure |
PVL - 5D - 02 - ＊ - N - ＊ | |
| 0.368 | ||
|
功 能 Function |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|
|
雙穩態 Bistable 雙邊氣壓引導 Pressure / Pressure |
PVL- 5 / 3 ＊ - 02- ＊ - N - ＊ | C 0.340 |
| E 0.277 | ||
| P 0.278 |
N
低功率電磁驅動器
|
功 能 Function |
電壓 Voltage |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|---|
|
DC24 V | 15S021A0241ZN | 0.051 |
| AC115V | 15S021A1151ZN | 0.051 | |
| AC230V | 15S021A2301ZN | 0.051 |
頭尾供氣組
|
功 能 Function |
接口 Connectors |
型 號 Reference |
重 量 Weight Kg |
|---|---|---|---|
|
雙邊進氣 Dual air supply |
PVL - C1829 | ||
| G 1 / 4 BSPP | 0.320 | ||
| G 1 / 4 直牙 |
PVL - 5S - 02 - * - P
PVL - 5S - 02 - * - S - *
