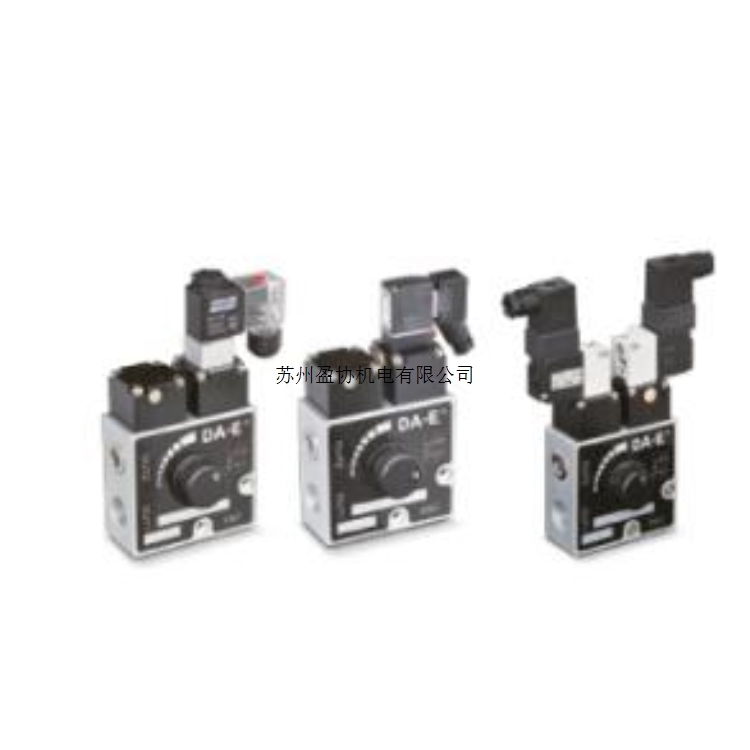

| 1 系列 | D3: 大流量調整 D4: 精密流量調整 |
| 2 型式 | 參考迴路，圖表代號 |
| 3 限流閥作動形式 | 0: 無 1: 氣動式 2: 電磁式 3: 雙軸氣動式 4: 德製電磁閥 5: SMC 電磁閥 |
| 4 斷流閥作動形式 | 0: 無 1: 氣動式 2: 電磁式 3: 雙軸氣動式 4: 德製電磁閥 5: SMC 電磁閥 |
| 機型 | 閥裝置 | ||||
|---|---|---|---|---|---|
| D3 大流量限流閥 | D4 精密限流閥 | ||||
| 使用壓力 | 1 ~ 10 kgf / cm 2 | ||||
| 外部氣導壓力 | 3 ~ 10 kgf / cm 2 | ||||
| 保證耐壓力 | 15 kgf / cm 2 | ||||
| 周圍溫度及使用流體溫度 | 5 ~ 60 ° C | ||||
| 使用流體 | 透平油 、油壓作動閥 | ||||
| 有效斷面積 | 控制閥流量 | 0.1 ~ 50 mm 2 | 0 ~ 10 mm 2 | ||
| 自由流量 | 80 mm 2 | ||||
| 閥的型式 | NC. ( NO ). | ||||
| 電磁閥形式 | 選用 | ||||
| 外部氣導壓力 | 3 ~ 8 kgf / cm 2 | ||||
| 額定壓力 | DC 24 V , AC 110 V , AC 220 V | ||||
| 線圈效力 | AC | 起動 | 50 Hz : 14 VA 60 Hz : 13 VA | ||
| 50 Hz : 9 VA 60 Hz : 8 VA | |||||
| DC | 激磁 | 6 W | |||
| 線接續方法 | DIN 型插座式 | ||||
1 . 空油轉換氣缸內徑選定：選擇合適之氣缸內徑，此氣壓缸理論出力應以 5 kg 以下，計算配合負荷重量選擇。
2 . 轉換器選定：計算氣壓缸之容積，配合轉換器之有效油面行程容積之選定。
3 . 選擇適用之控制閥組合，在迴路圖表組合中，選出適用機種。
