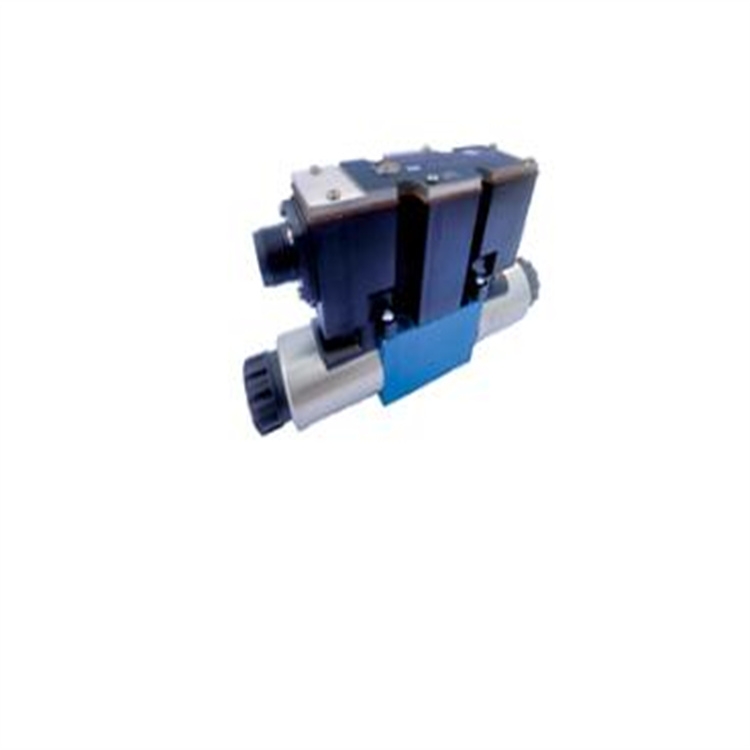

SHLIXIN立新三通比例減壓閥3DREP-6-L24/E-G24

• 直動式比例閥，用于控制壓力及液流方向
  ? 板式安裝形式
  ? 通過螺紋連接比例電磁鐵驅動閥芯動作，線圈可單獨拆卸
  ? 閥芯彈簧對中
  ? 可選帶內置放大器，3DREPE6...L2X 型輸入接口 A1 或者 F1
  ? 外置放大器配套供應

•  技術參數

  液壓
  型號			3DREP6...L2X	3DREPE6...L2X
  安裝位置			任意，優先水平安裝
  重量		KG	2	2.2
  環境溫度		℃	-20至+70	-20至+50
  流量		L/min	15 (Δp = 50 bar)
  磁滯現象		%	≤5
  重復精度		%	≤1
  響應靈敏度		%	≤0.5
  工作壓力	油口 P	bar	20至100，壓力等級 16
  			30至100，壓力等級 25
  			50 至100，壓力等級 45
  	油口 T		0 至3
  工作介質			礦物油-適用于丁腈橡膠或氟橡膠密封
  			磷酸酯油-適用于氟橡膠密封
  工作介質溫度范圍		℃	-20 至+80
  粘度范圍		mm2/s	20 至380 (優先選擇 30 至46)
  油液清潔度			油液污染度等級按 NAS 1638    9級
  電氣
  電磁鐵的電氣參數
  型號			3DREP6...L2X	3DREPE6...L2X
  電氣形成			直流
  指令值信號			-	±10V
  單個電磁鐵電流		A	1.5	2.5
  線圈電阻	在20℃時冷值	Ω	4.8	2
  	熱值		7.2	3
  電流占空比		%	ED100%
  線圈溫度		℃	至150
  閥的保護型式符合標準 EN 60529			IP 65
  放大器			VT-VSPA2-50-L1X	內置放大器
  電源電壓	額定電壓	VDC	24
  	下限值	V	19
  	上限值	V	35
  放大器的電流消耗	Imax	A	1.8
  	調制電流	A	4
