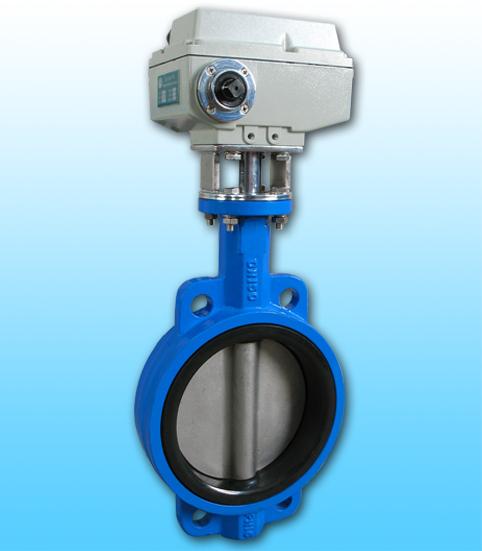

電動蝶閥

    電動蝶閥概述：
     QT1-QT4型部分回轉閥門電動裝置是我廠最新研制的換代產品。適用于控制蝶閥、球閥、旋塞閥等做90°回轉的閥門。該產品替代同規格的QB 系列產品，體積小、重量輕，具有高效率、高可靠性、高防護性能、低噪音等優點。可現場操作，也可遠距離控制�？蓮V泛用于石油、化工、發電廠、水處理、造紙 等行業。
     該產品的防護等級為IP67，隔爆型產品（型號中有EX）的隔爆等級為dIIBT4。本說明書適用于普通型產品，若有其它特殊功能時，將向您提供相應的“附加說明”。

    技術參數：

    b）動力電源分兩種：220V單相和380V三相電源（用戶可任選）
    c）產品為戶外型，其防護等級為IP67。
    d）環境溫度：-30--＋70℃。
    e）海拔高度不大于1000m。
    f）環境相對濕度不大于90%（25℃）
    g）工作環境中不含強腐蝕性介質。
    h）不得在有性混合氣體的環境中使用。
    i）產品為短時工作制，額定時間10min。
    j）無強烈振動況。


    主要結構和功能簡介：

    a）電動機：選用200V單相電機或380V三相YDF閥門專用電機。
    b）減速7：為兩級蝸輪、蝸桿減速機構。
    c）行程控制及位置指示機構：從輸出軸直接引出凸輪軸作90°回轉，限位凸輪也作90°回轉進行行程控制。開度指示牌與凸輪軸同軸，作90°回轉進行閥位指示。并可提供用于遠距離電信號輸出的電位器（用戶在訂貨時提出，一般不提供）。
    d）轉矩控制機構：用于控制電裝轉矩的大小，由開、關兩方向凸輪及微動開關組成。
    e）手-電動切換及手動機構：為半自動電動優先式，扳動切換手柄完成切換后即可進行手輪操作。當電動操作，切換手柄自動復原。

    中線蝶閥特點:

    公稱通徑 50（2"）～1000（40"） 50（2"）～800（32"） mm（inch）
    公稱壓力 1.0 1.6 Mpa
    實驗壓力 殼體 1.5 2.4
    密封 1.1 1.76
    適用溫度 -－15～+120 ℃
    適用介質 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類。


    主要零件材料:


    稱 材料
    閥體 灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼
    蝶板 電鍍球墨鑄鐵、不銹鋼、碳鋼、鋁青銅
    閥桿 不銹鋼、碳鋼
    襯套 潤滑青銅、聚四氟乙稀
    閥座 丁晴橡膠（－15～+93℃） 天然膠（－20～85℃）氟橡膠（－23～+150℃）
    乙丙橡膠（－40～+93℃） 氟丁橡膠（－7～+93℃）聚四氟乙�。ǎ�10～+150℃）



    中線蝶閥外型尺寸、連接尺寸和重量
    （拋面插圖）D371X-10/16 D371X-10/16 D671X-10/16 D971X-10/16 XD371X-10/*16
    單位：mm

    格 英寸 A B C D E G
    A型 G
    L型 K L H D D ※
    n-Φ ※
    n-Φ A/LT
    重量kg
    50 2" 161 80 42 52.9 57.15 100 121 77 32 84.84 120 125 4-23 4-M16 2.5/3.8
    65 2.5" 175 89 44.7 64.5 57.15 120 138 77 32 96.2 136.2 145 4-26.5 4-M16 3.2/4.2
    80 3" 181 95 45.2 78.8 57.15 127 146 77 32 61.23 160 160 8-18 8-M16 36./4.7
    100 4" 200 114 52.1 104 69.85 156 206 92 32 70.80 185 180 4-24.5 8-M16 4.9/9.0
    125 5" 213 127 54.4 123.3 69.85 190 234 92 32 82.28 215 210 4-23 8-M16 7/10.9
    150 6" 226 139 55.8 155.6 69.85 212 262 92 32 91.08 238 240 4-25 8-M20 7.8/14.2
    200 8" 260 175 60.6 202.5 88.9 268 313 115 45 76.35 295 295 4-25 8-M20 13.2/18.2
    112.89 4-23 12-M20
    250 10" 292 203 65.6 250.5 88.9 325 394 115 45 92.40 357 350 4-29 12-M20 19/26.8
    355 12-M24
    300 12" 337 242 76.9 301.6 107.95 403 486 140 45 105.34 407 400 4-29 12-M20 32.5/40
    410 12-M24
    350 14" 368 267 76.5 333.3 107.95 436 515 140 45 91.11 467 460 4-30 16-M20 42.5/56
    470 16-M24
    400 16" 400 299 86.5 389.6 158.75 488 580 197 51.2 110.47 515 515 4-26 16-M24 61/96
    102.42 525 525 4-30 16-M27
    450 18" 422 318 105.6 440.51 158.75 539 627 197 51.2 88.39 565 565 4-26 20-M24 87/122
    91.51 585 585 4-30 20-M27
    500 20" 480 350 131.8 491.6 158.75 593 696 197 64.2 96.99 620 620 4-26 20-M24 128/202
    101.68 650 650 4-33 20-M30
    600 24" 562 444 152 592.5 215.90 693 821 276 70.2 113.42 725 725 4-30 20-M27 188/270
    120.46 770 770 4-36 20-M33
    700 28" 624 520 163 695 254 800 300 66 109.65 840 4-30 284
    800 32" 672 591 188 794.7 254 910 300 66 124 950 4-33 368
    900 36" 720 656 203 864.7 254 1115 300 118 117.57 1050 4-33 713
    1000 40" 800 721 216 965 254 1230 300 142 129.89 1160 4-33 864
