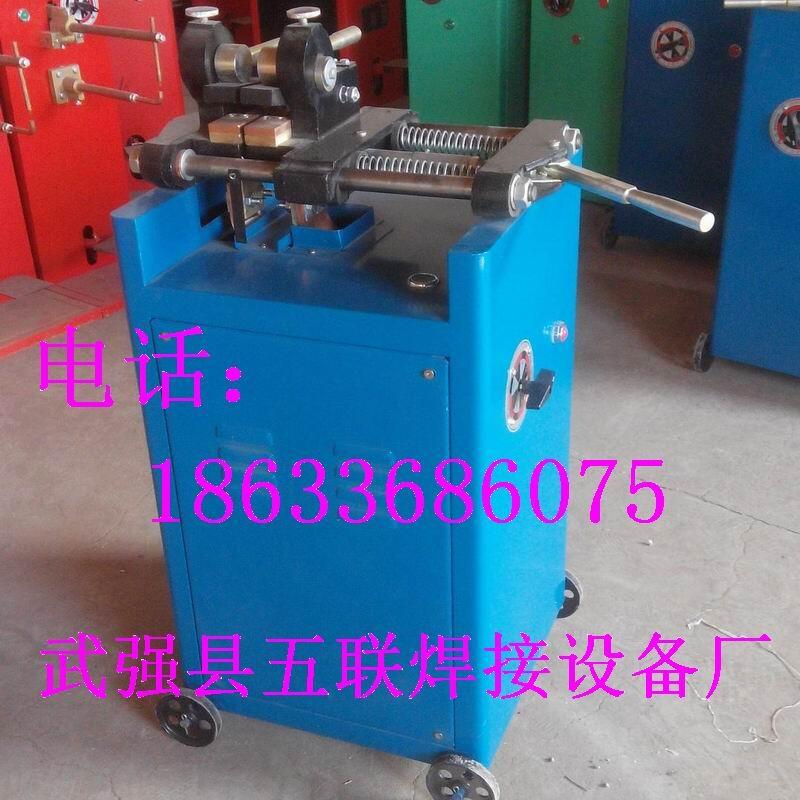

產品型號：UN-16型對焊機

（一）技術數據

（二）結構概述  

本系列對焊機結構主要由焊接變壓器、固定電極、移動電極（即鉗口），焊接送料機構（加壓機構）及控制系統等組成。

移動電極可完成焊接時所需的熔化及擠壓過程。主要包括操縱桿、調距螺桿、彈簧、鉗口（電極）�？衫�用手動偏心輪加壓，使焊件夾緊于電極上，壓力大小可調節偏心套筒。將操縱桿在兩極限位置中移動時，可獲得25毫米的工作行程。

焊接變壓器為殼式變壓器，它由按鈕開關控制交流接觸器，由交流接觸器切斷與接通電源。焊接時按焊件大小選擇調節級數, 以取得所需的付線圈電壓。

（三）使用方法

焊接前按焊件之形狀調整鉗口，并使兩鉗口中心線對正。如焊件帶銹，應先除凈，防止接觸不良，隨后按焊接工藝之要求調整鉗口距離，當焊件對正壓緊后，應將頂桿脫落，則彈簧自動送料加壓，按下開關接觸器吸合電源接通，低壓大電流從焊件通過，使焊件瞬時熔化，在彈簧的作用下，自動送料加壓。當焊件因塑性變形而縮短，達到規定的頂鍛留量時，松開按扭，則接觸器釋放，立即切斷電源，焊接過程結束。

當使用彈簧自動送料焊接時，可根據焊件的大小調整彈簧的頂鍛力，在試焊時為防止焊接能量過大，需從小到大逐漸增加調節級數。

為了減少接頭處金屬的氧化、夾渣，頂鍛力要適當，頂鍛速度要盡可能快，通常應達到 4-5 毫米 / 秒。
