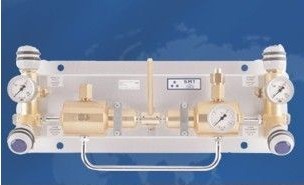

供氣面板 MOD 300
形式：銅制300巴高壓工業氣體黃銅供氣面板
規格ISPEClFICATl0N：
最大進口壓力(Ba r)lnlet p ressu re max: 300 bar ,4500psi
出口壓力(Bar)Outlet p ressu re： 1 0,16,30,50ba r一140/230/375/750psi
流量Nominal flow：(Nm³／H)： 50，70，100，130 Nm³／h (N2)
泄漏率Leak rate： 1.1 0ˉ4 mba r．I／s (氦He)
工作溫度范圍Tempe ratu re range： –20。C～+50。C
重量Weight： 5 kg10 Ib (+／一)
接口形式Connect： G 3/8 F
基本配置／BASIC MODELS:
•面板由300巴截止閥閥組，三個進氣接口，兩個出氣接口的模塊組成
•進口氣接口：帶固定過濾器，G 3/8；出口接口：G1/2 F
•一個安全閥，一個輸出球閥，一個吹掃口，高低壓壓力表各一只
可選配置，OPTIONS：
•連接鋼瓶的HEVOS型軟管
•可以連接鋼瓶的擴展面板
•壓力表和電子報警器 (聲信號，光信號)BAl 0一BAl 0Ex／BAl 1一BA1 1 Ex
•其他進出口接口：例如，3／8 NPT
應用／APPLIACTlONS： •適用于大流量非腐蝕性工業氣體
