ZGD703A/AC
ZGD703B/BC

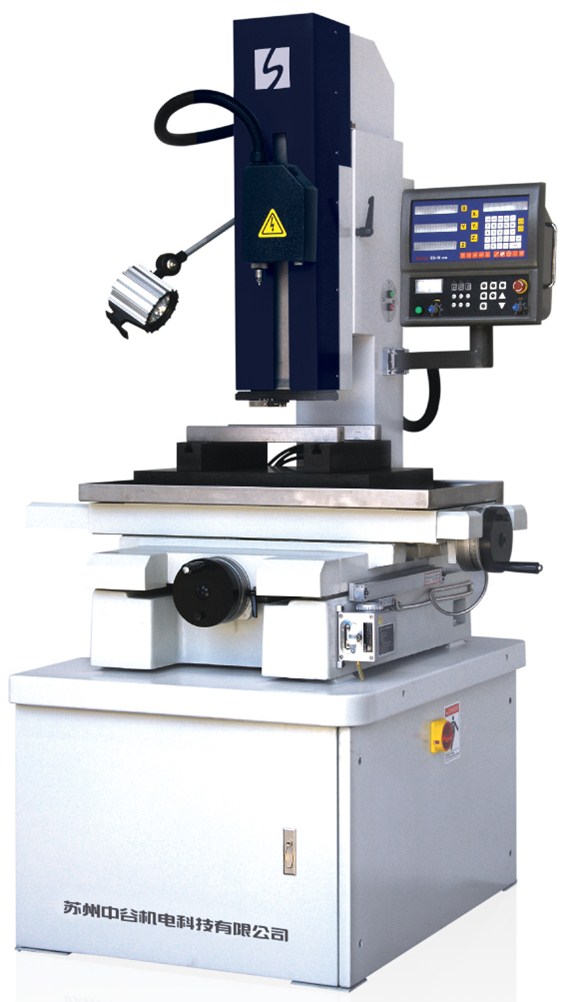

電火花高速穿孔機
EDM DRILLING MACHINE
一．綜合特性 Specifications
1型號 Type ZGD703A/AC ZGD703B/BC
1 工作臺尺 Worktable Dimension 550×360㎜ 700×400㎜
2 工作臺行程 Travels X×Y×Z 350×250×（380+300）㎜ 500×400×（380+300）㎜
3 工作臺最大承重量 Max Load on Work Table 350kg 500kg
4 工作液最大壓力 Max Pressure of Working Water 14Mpa 14Mpa
5 最大加工電流 Max Work Current 30A
6 電極管直徑 Electrode Diameter Ф0.15-Ф3mm
7 最大加工深度 Max Process Deep 400mm
8 最大加工速度 Max Processing Speed 30-60mm(Ф1.0)
9 最大深徑比 Max Diameter to Deep Ratio ≥300
10 工件材料 Workpiece Material 鋼/銅/鋁/硬質合金等各種導電材料
Steel/Aluminum/Copper/Carbide and Various of Conductors
11 加工介質 Working Medium 自來水/去離子水 Tap water/Ion free water
12 機床外形尺寸 Machine Exernal Dimensions 1000×750×2000mm 1200×900×2100mm
13 主機床重量 Machine Weight 950kg 1250kg
二．性能特點 Features
快速加工Ф0.15-Ф3mm深孔
伺服電機控制 快進 快退
Z軸直線滾動導軌 高精度
X,Y,Z三軸滾珠絲杠 高精度，輕便靈活
X,Y軸V-平精密貼塑導軌 高剛性 大行程
三軸光柵顯示 自動定深 盲孔加工
防水防污觸摸式面板（C）
智能菜單界面 數字控制（C）
臺灣專用高壓泵（140kg/cm2）
最大加工深度≥400mm
輕觸一個鍵，完成一個孔位加工（C）
耐腐端面密封旋轉頭
選配件
旋轉工作臺
±45°可傾主軸
