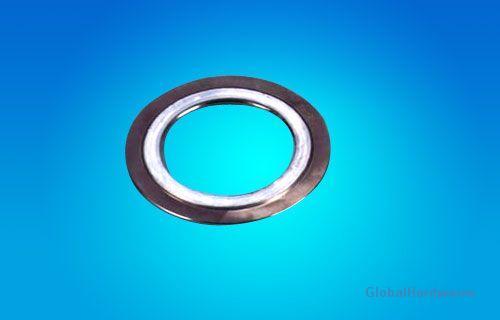

金屬纏繞墊片的種類： �。ㄒ唬┗拘徒饘倮p繞墊、 （二）帶外環金屬纏繞墊 �。ㄈ⿴拳h金屬纏繞墊 �。ㄋ模⿴韧猸h金屬纏繞墊 �。ㄎ澹⿹Q熱器用（帶筋） �。┊愋谓饘倮p繞墊 金屬纏繞墊片（基本型）采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、
聚四氟乙烯、無石棉等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。 1.金屬帶材料 A. 采用厚度為0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2,201,304,316等冷軋鋼帶，或由供需雙方協商 確定。 B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷 C.不銹鋼的硬度值 HV≤200 D.一般的鋼帶的寬度是3.2mm,4.5mm,8mm,W型的鋼帶可以更厚。 2. 非金屬帶材料 A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，陶瓷纖維及云母帶等。帶的厚度為 0.3-1.0mm。 B. 特制石棉燒失量必須≤25% C. 非金屬帶的氯離子含量≤100PPM D.各類介質及各種非金屬帶的推薦使用溫度及壓力 E.一般的鋼帶的寬度是3.2mm,4.5mm,8mm 3.內外環材料
法蘭種類及纏繞墊片形式: 纏繞墊片厚度公差:
| 項目 |
厚度(mm) |
公差(mm) |
| 墊片厚度 |
4.5, 3.2 |
+0.2 -0.1 |
| 環厚度 |
3.0 |
±0.24 |
金屬纏繞墊片主要技術參數:
| 纏繞墊片系數 |
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa |
