三亞VS280游星減速機三亞VS280游星減速機現貨

三亞VS280游星減速機三亞VS280游星減速機現貨

產品價格：￥222（人民幣）

規格：VS280-1/5.12-2HP

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

蘇州錦諾克機械設備有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：蘇州錦諾克機械設備有限公司

商鋪名稱：蘇州錦諾克機械設備有限公司

聯系人：王進菲（小姐）

聯系手機：

固定電話：

企業郵箱：13661880247@163.com

聯系地址：蘇州市吳中區甪直大道888號A幢312

郵編：201615

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

TYPE: VS 立式雙軸型∶Vertical Two Shaft Type

　

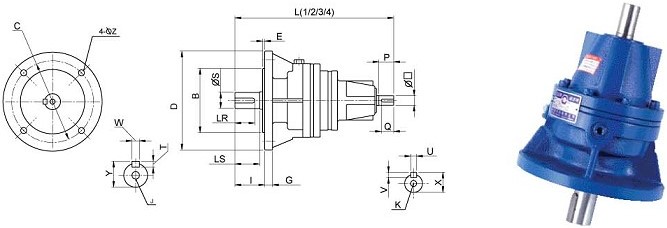

尺寸規格圖 DIM.TABLE (mm)

Size	法蘭 Flange							出力軸 Output Shaft			鍵 Key
Size	B	C	D	E	G	I	Z	LR	LS	S	J	T	W	Y
200	110	130	160	4	12	44	4-10	30	35	24	M 8	7	8	27
280	130	165	200	4	16	60	4-12	40	50	32	M 10	8	10	35
300	180	215	250	4	20	68	4-16	50	58	38	M 12	8	10	41
300H	230	265	300	4	20	68	4-16	50	58	38	M 12	8	10	41
301	180	215	250	4	20	94	4-16	70	82	50	M 16	9	14	53.5
301H	230	265	300	4	20	94	4-16	70	82	50	M 16	9	14	53.5
303	250	300	350	4	20	104	4-19	80	95	55	M 16	10	16	59
305	250	300	350	4	20	114	4-19	90	105	60	M 20	11	18	64
307	350	400	450	5	27	140	4-22	110	130	80	PCD-55 3-M12	14	22	85
309	350	400	450	5	27	180	4-22	150	170	90	PCD-55 3-M12	14	25	95
313	450	500	550	5	32	215	4-28	180	200	120	PCD-70 3-M16	18	32	127

長度表 LENGTH TABLE *in mollimeter

一段式 Stage 1
Size	L	入力軸 Input Shaft			鍵 Key
Size	L	O	P	Q	K	V	U	X
200	252	19	30	20	M 6	6	6	21.5
280	297	24	40	35	M 8	7	8	27
300H	362	38	58	45	M 10	8	10	41
301H	400	38	58	45	M 10	8	10	41
303	502	50	82	70	M 12	9	14	53.5
305	512	50	82	70	M 12	9	14	53.5
307	725	60	105	90	M 14	11	18	64
309	745	60	105	90	M 14	11	18	64
313	1059	80	130	110	PCD-55 3-M12	14	22	85

　

二段式 Stage 2
Size	L	入力軸 Input Shaft			鍵 Key
Size	L	O	P	Q	K	V	U	X
200	282	19	30	20	M 6	6	6	22
280	331	24	40	35	M 8	7	8	27
300H	370	24	40	35	M 8	7	8	27
301H	442	38	58	45	M 10	8	10	41
303	521	38	58	45	M 10	8	10	41
305	531	38	58	45	M 10	8	10	41
307	729	50	82	70	M 12	9	14	54
309	769	50	82	70	M 12	9	14	54
313	1103	60	105	90	M 14	11	18	64

　

三段式 Stage 3
Size	L	入力軸 Input Shaft			鍵 Key
Size	L	O	P	Q	K	V	U	X
200	312	19	30	20	M 6	6	6	21.5
280	366	24	40	35	M 8	7	8	27
300H	406	24	40	35	M 8	7	8	27
301H	450	24	40	35	M 8	7	8	27
303	563	38	58	45	M 10	8	10	41
305	573	38	58	45	M 10	8	10	41
307	748	38	58	45	M 10	8	10	41
309	788	38	58	45	M 10	8	10	41
313	1126	50	82	70	M 12	9	14	53.5

　

四段式 Stage 4
Size	L	入力軸 Input Shaft			鍵 Key
Size	L	O	P	Q	K	V	U	X
200	342	19	30	20	M 6	6	6	21.5
280	400	24	40	35	M 8	7	8	27
300H	439	24	40	35	M 8	7	8	27
301H	484	24	40	35	M 8	7	8	27
303	571	24	40	35	M 8	7	8	27
305	581	24	40	35	M 8	7	8	27
307	790	38	58	45	M 10	8	10	41
309	830	38	58	45	M 10	8	10	41
313	1145	38	58	45	M 10	8	10	41
