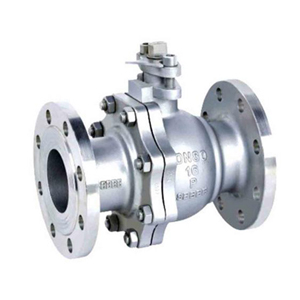

不銹鋼球閥應用范圍：
浮動球閥適合一般工業使用，并適用于化工，石油，天然氣，冶金等行業及含硫化氫介質，雜質多，腐蝕嚴重的天然氣長輸管線。
浮動式球閥根據不同的使用要求，以殼體材料為基礎分為：普通碳鋼系列WCB、A105；不銹鋼系列304,316;低溫鋼系列LCB,LCC;抗硫系列等。
不銹鋼球閥結構特點：
浮動球閥主要特點是球體無支撐軸，球體被兩閥座夾持其中呈“浮動"狀態，它在管道上主要用于切斷、分配和改變介質流動方向。浮動球閥主要特點的閥座密封設計、可靠的倒密封閥封桿、防火靜電功能、自動泄壓和鎖定裝置等結構特點。
浮動球閥的主要結構特點為：
1.閥門設有開、關位置指示；
2.鎖定裝置；
3.閥桿防飛結構；
4.防靜電裝置；
5.防火結構；
6.獨特閥座密封結構；
7.中法蘭(閥體與左體連接部)無外漏結構。
不銹鋼球閥標準規范：
設計制造標準：GB/T 12237-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
| 序號 No. |
零件名稱 |
材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB | A216-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球體 | 1Cr18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 右體 | WCB | A216-WCB |
| 7 | 墊片 | 柔性石墨+不銹鋼 |
B12.10-304/F.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料壓蓋 | WCB | A216-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 擋圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | Kt33 | A47-667 Gr.32510 |
| 13 | 閥桿 | 1Cr33 | A276-410 |
| 14 | 螺釘 | 35 | A193-B7 |
| 15 | 止推墊片 | PTFE | PTFE |
| 設計依據 |
GB |
API | |
| 設計標準 |
GB/T12237 | API6D | ANSI B16.34 |
| 法蘭連接結構長度 |
GB/T12221 | API6D | ANSI B16.10 |
| 結構長度（焊接） |
GB/T15188.1 | API6D | ANSI B16.10 |
| 連接法蘭 |
GB/T9113 JB/T79 Hg20592 |
ANSI B16.5 B16.47 | |
| 對焊端 |
GB/T12224 | ANSI B16.25 | |
| 試驗和檢驗 |
GB/T9092 | API6D | API598 |
| 壓力等級 |
試驗壓力（Mpa) | ||
| 公稱壓力（PN） |
磅級(class) |
殼體試驗 |
密封試驗 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4.0 |
