產品說明

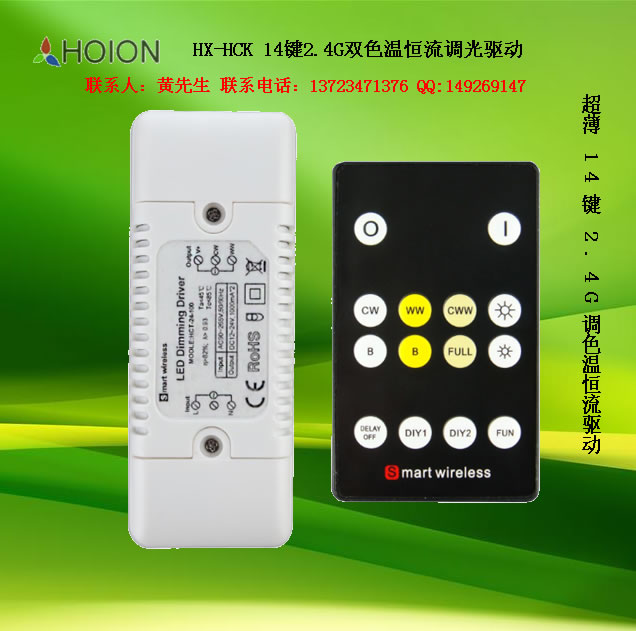

HX-HDK是一款整合了2.4G無線控制的LED雙色溫恒流調光驅動，該系統由2.4G射頻遙控器和接收器兩部分組成，適用于LED室內照明的雙色溫恒流調光燈具，如：吸頂燈、天花燈、面板燈、筒燈等。其采用目前最先進的PWM（脈寬調制）數字化亮度調節技術，可實現1-100%平滑無抖動的優質調光體驗；并且運用了2.4G無線遙控技術，驅動之間無需拉線就能實現無線同步調光調色溫的變化效果，安裝接線簡單方便。強大的燈具兼容性和控制方式的便捷性，將促使它被廣泛應用于LED智能照明領域，是未來室內照明調光發展的趨勢；
技術參數
|
因素 |
性能 |
10W以下 |
10W-25W |
25W-45W |
|
輸入 |
電壓范圍 |
90-265VAC |
90-265VAC |
90-265VAC |
|
頻率范圍 |
47-63Hz |
47-63Hz |
47-63Hz |
|
|
待機功耗 |
≤0.9W |
≤0.9W |
≤0.9W |
|
|
功率因數（PF） |
≥0.93 |
≥0.93 |
≥0.93 |
|
|
輸入 輸入電流 |
0.06A/230V(max) |
0.14A/230V(max) |
0.23A/230V(max) |
|
|
整機效率 |
>80%/230V |
>82%/230V |
>84%/230V |
|
|
輸出 |
額定電流 |
<0.6A /每回路 |
<1A /每回路 |
<1.8A /每回路 |
|
電壓范圍 |
9V-36VDC |
12V-42VDC |
12V-42VDC |
|
|
PWM信號輸出頻率 |
2KHz |
2KHz |
2KHz |
|
|
額定功率 |
<10W（兩回路） |
<25W（兩回路） |
<45W（兩回路） |
|
|
電流精度 |
±5% |
±5% |
±5% |
|
|
線性調整率 |
±1% |
±1% |
±1% |
|
|
負載調整率 |
±2% |
±2% |
±2% |
|
|
環境 |
環境溫度Ta |
45℃ |
45℃ |
45℃ |
|
表面溫度Tc |
85℃ |
85℃ |
85℃ |
|
|
工作溫度 |
-10～45℃ |
-10～45℃ |
-10～45℃ |
|
|
儲存溫度 |
-20～85℃ |
-20～85℃ |
-20～85℃ |
|
|
安規和電磁兼容性 |
安全規范 |
設計參照EN60950-1 |
設計參照EN60950-1 |
設計參照EN60950-1 |
|
耐壓 |
I/P-O-P:3.75KVAC |
I/P-O-P:3.75KVAC |
I/P-O-P:3.75KVAC |
|
|
電磁兼容性 |
CE認證 |
CE認證 |
CE認證 |
|
|
保護 |
是否有過壓保護 |
有 |
有 |
有 |
|
是否有短路保護 |
有 |
有 |
有 |
|
|
是否有過載保護 |
有 |
有 |
有 |
|
|
其它 |
無線遙控方式 |
2.4GHz |
2.4GHz |
2.4GHz |
|
遙控距離 |
<30M |
<30M |
<30M |
|
|
記憶能功 |
有 |
有 |
有 |
|
|
調光范圍 |
1-100% |
1-100% |
1-100% |
|
|
產品凈重 |
150G |
180G |
220G |
|
|
產品毛重 |
170G |
200G |
240G |
|
|
產品尺寸 |
L90*W45*H28 mm |
L115*W45*H31 mm |
L135*W45*H31mm |
|
|
包裝尺寸 |
L162*W130*H31mm |
L162*W130*H34mm |
L162*W130*H34mm |
備注：無線雙色溫驅動在調節過程中輸出功率的最大值始終是燈具兩路總功率的一半，也就一路的最大值；
10W系列常規產品參數
|
型號 |
HCT-10-060 |
HCT-08-045 |
HCT-06-035 |
HCT-05-030 |
HCT-10-035 |
HCT-10-030 |
|
|
輸出 |
額定功率(W) |
10 |
8 |
6 |
5 |
10 |
10 |
|
額定電流(A)注1 |
0.6 |
0.45 |
0.35 |
0.3 |
0.35 |
0.3 |
|
|
|
9～18 |
18～36 |
|||||
|
|
3～5串 |
6～10串 |
|||||
25W系列常規產品參數
|
型號 |
HCT-24-100 |
HCT-18-075 |
HCT-17-070 |
HCT-15-060 |
HCT-24-070 |
HCT-25-060 |
HCT-21-050 |
HCT-19-045 |
HCT-15-035 |
|
|
輸出 |
額定功率(W) |
24 |
18 |
17 |
15 |
24 |
25 |
21 |
19 |
15 |
|
額定電流(A)注1 |
1 |
0.75 |
0.7 |
0.6 |
0.7 |
0.6 |
0.5 |
0.45 |
0.35 |
|
|
電壓范圍(V) |
12～24 |
24～35 |
24～42 |
|||||||
|
串聯燈珠 |
4～7串 |
9～10串 |
9～12串 |
|||||||
45W 系列常規產品參數
|
型號 |
HCT-43-180 |
HCT-36-150 |
HCT-34-140 |
HCT-29-120 |
HCT-42-120 |
HCT-42-100 |
HCT-38-090 |
HCT-32-075 |
HCT-30-070 |
|
|
輸出 |
額定功率(W) |
43 |
36 |
34 |
29 |
42 |
42 |
38 |
32 |
30 |
|
額定電流(A)注1 |
1.8 |
1.5 |
1.4 |
1.2 |
1.2 |
1 |
0.9 |
0.75 |
0.7 |
|
|
電壓范圍(V) |
12～24 |
24～35 |
24～42 |
|||||||
|
串聯燈珠 |
4～7串 |
9～10串 |
9～12串 |
|||||||
14鍵2.4G遙控器技術參數：
|
工作溫度 |
-20-60℃ |
供電電壓 |
3V |
|
待機電流 |
3.3uA |
發射電流 |
12mA |
|
待機功耗 |
9.9uW |
發射功耗 |
36mW |
|
凈重 |
30G |
外型尺寸 |
L113*W55 (mm) |
|
RF無線遙控距離 |
≤30m |
發射頻率 |
2.4GHz |
產品特點
1、無線調色溫恒流調光驅動一體化，方便安裝和控制，配套的燈不需要再另外配電源；
2、 領先的2.4G無線同步控制技術，驅動之間無需拉線，一臺遙控器就可以實現同步控制多個驅動，性能穩定可靠；
3、 采用PWM調光方式，2KHz的輸出頻率，調光效果平滑無抖動，可實現1-100%的優質調光體驗；
4、 80%以上的整機效率以及0.93以上的功率因素PF，讓產品更節能環保；
5、 驅動之間可以通過對碼實現一對一或者一對多的獨立控制，對碼方式請看下面的使用說明；
6、 符合世界照明設備安全規范；采用隔離式電源，安全可靠；具有線路接反/過載/過壓/短路保護功能；
外形尺寸
備注：
延時關機鍵：延時30s關機，按開機鍵或關機鍵取消延時關機；
模式鍵：1種動態模式，冷白，暖白交替漸變；
亮度/速度加/減：靜態時亮度調節，動態是速度調節；
DIY1：有兩種模式，分別冷白向暖白過渡、暖白向冷白過渡，時間為4小時；
按一下DIY1，如果出現冷白-暖白-冷白過渡，則表明此狀態為冷白向暖白過渡，時間為4小時；
如果出現暖白-冷白-暖白過渡，則表明此狀態為暖白向冷白過渡，時間為4小時；
DIY2：有兩種模式，分別冷白向暖白過渡、暖白向冷白過渡，時間為8小時；
按一下DIY1，如果出現冷白-暖白-冷白過渡，則表明此狀態為冷白向暖白過渡，時間為8小時；
如果出現暖白-冷白-暖白過渡，則表明此狀態為暖白向冷白過渡，時間為8小時；
模式鍵功能如下：
|
序號 |
樣色 |
備注 |
|
1 |
冷白、暖白交替漸變 |
亮度不可調，速度可調 |
● 遙控器對碼設置方式：
1、首先對驅動接好燈，在驅動上電前按住遙控器“DELAY OFF”鍵不放；
2、然后對控制器上電，此時負載輸出50%的亮度，說明進入對碼狀態，可執行下一步（或者采用在驅動上電兩秒內連續按遙控器的“DELAY OFF”鍵，直到負載輸出50%的亮度）；
3、接著連續按三次“DELAY OFF”鍵，此時負載輸出分別為25%的亮度、10%的亮度和返回上次選擇的燈光狀態，此時對碼成功（每一步都必須在3秒內完成）；
4、如對碼不成功，需重復1~3步驟，直到成功為止。
|
|
|
|
|
|
注意事項
1、本產品供電電壓為AC90V~265V，不得接到其他電壓上；
2、引出線應按照接線圖提供的顏色和標號，正確接線；
3、本產品不可超負荷使用；
4、本產品的質保期為2年，但不包括人為損壞或超負荷工作的情形。
常見問題
|
問題 |
可能原因 |
解決方法 |
|
1、 上電后燈具不亮 |
電源線未接好或者燈具未接好或者線接觸不良 |
接好電源線或重新接燈具線 |
|
燈具接線是否斷路或者短路 |
檢查負載接線端 |
|
|
2、驅動電源工作一段時間后燈具不亮 |
所接的燈具功率過大，導致燒壞或者進入過流過壓保護 |
斷開電源線，重新更換燈具 |
|
3、驅動電源不受控制 |
遙控絕緣片沒有拔掉 |
取出絕緣片 |
|
沒有進行對碼或者對碼不成功 |
重新進行對碼，直到對碼成功 |
