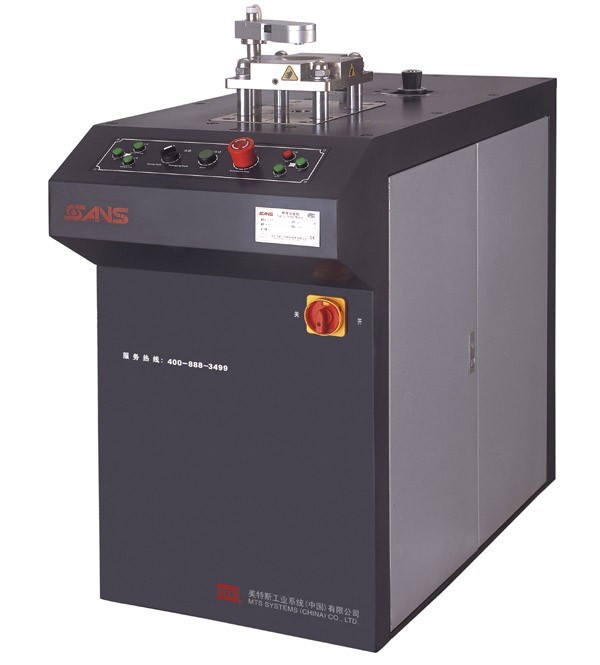

自動杯突試驗機

備概述：

該機主要用來檢驗金屬薄板和帶材的塑性變形性能，采用油缸夾緊，油缸頂破試樣，具有板材出現裂紋自動停車功能；還配有攝像頭，可以通過視頻回放功能更準確的確定出現裂縫瞬間的杯突值。該機采用微機控制全試驗過程，實時動態顯示夾緊負荷值、沖壓負荷值、杯突值、試驗速度和試驗曲線，是金屬薄板和帶材的生產企業、質檢單位、鋼鐵研究院等單位常用的設備。

主要功能：

主要用于金屬薄板和帶材塑性變形性能的檢測。

主要特點：

1：具有板材出現裂紋自動停車功能；還配有攝像頭，可以通過視頻回放功能，更準確確定出現裂縫瞬間的杯突值

2：采用高速DSP平臺，與采用其它處理器的試驗機相比，具有高集成度、控制功能強大、數據處理能力高、可靠性高等優點

3：采用微機控制全試驗過程，實時動態顯示夾緊負荷值、沖壓負荷值、杯突值、試驗速度和試驗曲線

4：試驗軟件具有很強的數據和圖形處理功能，可即時打印出完整的試驗報告和試驗曲線

5：沖頭的球形部分采用經過硬化處理過的鋼球代替，表面粗糙度、硬度和公差更容易保證

6：杯突值采用光柵尺（位移傳感器）測量，其讀數分辨率可達0.001mm

7：具有峰值記憶功能，可以記錄試驗過程中的最大力值

8：可以方便的調整夾緊負荷壓力

9：結構緊湊，操作簡單、方便

滿足標準：

1、GB/T 4156-2007 金屬材料薄板和薄帶埃里克森杯突試驗

2、JJG 583-88杯突試驗機

3、JB/T 7408-94 杯突試驗機  技術條件

應用行業：

計量質檢；冶金鋼鐵；機械制造；汽車生產；高等院校；科研實驗所；商檢仲裁、技術監督部門；其它行業。

原裝配置：

沖頭一套、壓模一套、墊模一套

可拓展配置：

無

技術參數：

1.       標準試驗板材厚度                0.1～2mm

2.       非標準試驗板材厚度              0.1～3mm

3.       最大板材寬度                    100mm

4.       最大沖壓負荷                    60kN

5.       最大夾緊負荷                    25kN

6.       負荷精度                        ±1%

7.       變形測量精度                    ±1%

8.       最大沖頭行程                    60mm

9.       夾緊活塞行程                    50mm

10.    標準沖頭規格                    SФ20±0.05mm

11.    非標準沖頭規格                  SФ15±0.05mm、SФ8±0.02mm
