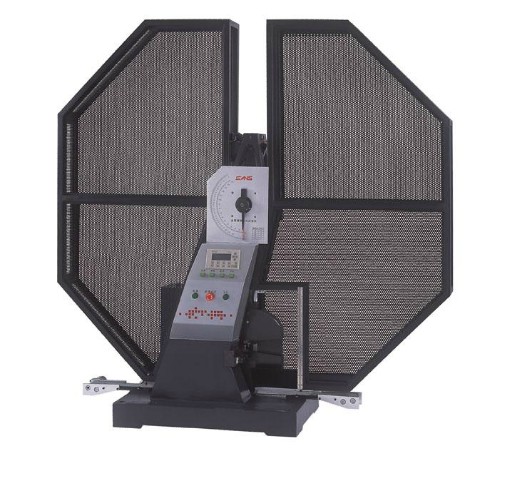

ZBC2000系列金屬擺錘沖擊試驗機

最大沖擊能量： 450J （換擺滿足150J,300J）

設備概述：

ZBC2000系列金屬擺錘沖擊試驗機是對金屬材料在動負荷下抵抗沖擊性能進行檢測的儀器，能連續和大量地做金屬沖擊試驗，并顯示沖擊吸收功、沖擊韌性、擺錘的旋轉角度及打印試驗報告等。是金屬材料生產廠家、質檢部門必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。該機型可以選配全自動送樣系統，可大大的提高試驗效率，減輕試驗人員勞動強度。

主要功能：

用于進行金屬夏比沖擊試驗，得出金屬試樣的沖擊吸收功。

主要特點：

1.   主機架和底座一體化設計鑄造加工，立柱前后對稱，擺軸采用簡支梁方式支承。具有穩定性高，剛性好，結構簡單可靠，加工精度高等優點，擺錘沖擊時沒有顫抖，更適合于高能量沖擊。

2.   圓形擺體設計，風阻降到最小。沖擊刀采用螺釘緊固楔形塊壓緊安裝，更換方便簡單。

3.   掛擺裝置采用緩沖設計，避免了掛擺時的沖擊及對它可能造成的損傷，有效的降低了掛擺時的噪音，延長了設備的使用壽命及提高了安全性。

4.   采用標準雙級減速機替代老式擺錘復雜的傳動系統，結構簡單，裝配維修方便，使用壽命長，故障率低。解決了老式擺錘的主要故障點。

5.   有三種能量顯示方式，三種方式共同顯示，其結果又可以相互對比，可以完全有效的排除可能出現的問題。

6.   具有試樣回收裝置，可以在沖擊后將廢試樣帶出試驗機外，避免試驗人員進入試驗機內部回收廢試樣，即提高了工作效率，也提高了試驗人員的安全性。

7.   設有全封閉的防護網，可以有效防止斷裂試樣飛濺，也可以防止試驗人員在試驗時進入試驗機內部，保證試驗人員及設備的安全。

8.   設備采用德國西門子S7-200系列PLC來設計控制系統。采用內米控高精度的旋轉編碼器來獲取擺錘的實時位置。系統抗干擾能力極強，具有可靠、穩定，數據準確等特點。

滿足標準：

1.          GB/T 3808-2002 《擺錘式沖擊試驗機的檢驗》

2.          GB/T 229-2007 《金屬夏比缺口沖擊試驗方法》

3.          JJG 145-2007 《擺錘式沖擊試驗機》

4.          ASTM E23-02a《金屬材料缺口試樣標準沖擊試驗方法》（配美標擺時才滿足）

5.          ISO148-1998《Metallic materials – Charpy pendulum impact test》

應用行業：

計量質檢；冶金鋼鐵；機械制造；高等院校；科研實驗所；商檢仲裁、技術監督部門；其它行業。

原裝配置：

主機1臺、試樣回收裝置一套、防護罩一套

可拓展配置：

150J擺錘、300J擺錘、450J擺錘、低溫裝置、自動送樣裝置、儀器化沖擊系統
