河北臥式拉力試驗機/吊鉤拉力試驗機/建筑行業臥式拉力機主要適用于鋼絲繩、導線、吊鉤、鏈條等柔韌件的拉伸強度試驗。更多詳盡資料盡在www.jnstart.com

主機系統

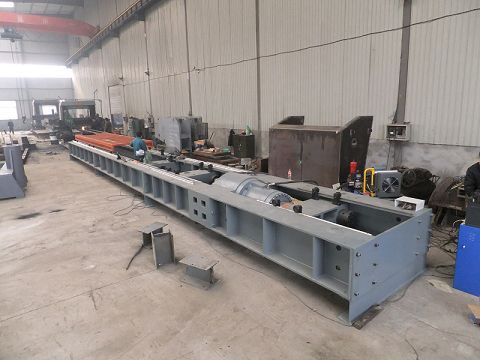

主機部分主要由油缸座、油缸活塞，移動橫梁，前后拉頭座，調整框架及負荷傳感器等部件組成，油缸座，鋼板焊接框架，移動橫梁和前后拉頭座形成受力框架，前后夾頭座上裝有拉伸軸附具用以連接試樣的兩端，單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動移動橫梁運動，通過拉桿將試驗力施加到試樣上，前后夾頭附具與受力框架之間采用插銷連接，手動調整試驗空間

1.后夾頭座移動由手動推動，有級調整試驗空間

2.后夾頭座移動有支持小車在導軌上傳動進行試驗空間的調整及試樣拉力試驗

3.試驗空間最大調整范圍（步距為1000mm）1000-10000mm

油源系統

油源系統由主副油泵電機組、郵箱（含閥組及配套設備），管路系統，強電系統四部分組成

控制、測量、顯示系統

1.采用計算機專用手動送、回油控制試驗力的加載，操作方便

2.負荷傳感器測量試驗力

3.計算機屏幕顯示各類試驗數據，繪制試驗力-時間等曲線曲線自動數據處理

4.打印機打印試驗報告

河北臥式拉力試驗機/吊鉤拉力試驗機/建筑行業臥式拉力機

主要技術參數

1.最大試驗力：6000KN

2.測力范圍：4-100%Fs（全程不分檔，等效3檔）

3.試驗力準確度：±1%

4.拉伸間距（不含活塞行程，調整間距1000mm）1000mm-10000mm

5.活塞行程：1000mm

6.試驗速度：不小于100mm/min

7.測力方式：負荷傳感器測力

8.控制試驗方式：計算機自動控制試驗工程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據

9.主機外形尺寸：約（長*寬*高）約19500×1000（內寬）×600mm

10.整機重量約為34000KG

河北臥式拉力試驗機/吊鉤拉力試驗機/建筑行業臥式拉力機

基本配置

1.主機

1.1移動橫梁

1.2伺服油缸

1.3油缸座

1.4拉桿

1.5前傳銷拉頭座

1.6后傳銷拉頭座

1.7框架

2伺服油源

2.1高壓柱塞泵

2.2電機

2.3液壓件

2.4液壓附件

2.5伺服閥

3.控制系統

3.1一體化控制柜

3.2控制電器

3.3測量放大器

3.4工控軟件

3.5計算機及打印機

3.6000KN高精度負荷傳感器

4.附具

4.1拉伸傳銷附具

5.技術資料

5.1使用說明書

5.2裝箱單

5.3合格證

關于鋼絲繩拉力試驗機，吊鉤拉力試驗機，打包帶拉力試驗機，薄膜拉力試驗機，橡膠拉力試驗機，塑料拉力試驗機，安全帶拉力試驗機等詳細資料請咨詢苗老師 0531-85981092  15866749902  QQ：624395633
