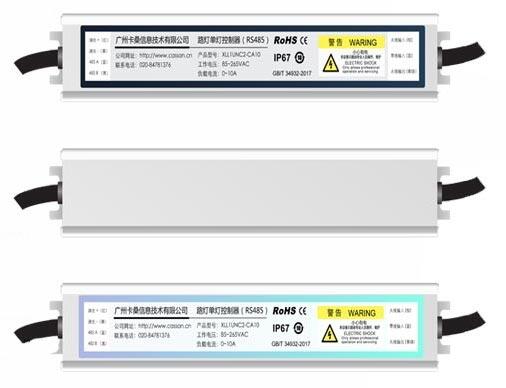

RS-485單燈控制器適用范圍：

用于控制單燈，LED 驅動電源。（隧道照明專用）



一.概述
CA1001系列智慧城市單燈控制器，是公司為了滿足智慧城市建設的需要，為城市照明實現信息化監控、管理而自主研發生產的、具有自主知識產權的高科技產品。具有運行可靠、控制靈活方便、功能齊全等優點。

該單燈控制器與集控單燈一體化終端（自動化終端、單燈集中器）一起構成了單燈監控系統的終端系統，使監控系統在具有經典的三遙、四遙功能的同時增加了單燈監控的功能，使照明的管控精確到每盞燈，有效的提高了城市照明管理的現代化水平。

CA1001系列單燈控制器向上通過RS485方式與集控單燈終端（或集中器）通訊，再與后臺服務器通訊。

單燈控制器采用32位ARM核的微處理器設計，處理速度快功耗低；采用了專業的電能計量芯片作為電參數測量芯片，保證了測量的精度；使用了經緯度開關燈技術，保證開關燈的準確及合理；具有分組控制功能；采用隔離的RS485通信方式。

二.功能：
★ 通過RS485總線與集控單燈一體化終端通訊；

★ 具有開關燈控制功能；

★ 具有電壓、電流、功率測量功能；

★ 具有開關燈狀態報告、開關燈狀態異常報警、通訊異常報警等功能；

★ 具有遙控、遙測、遙信功能；

★ 具有標準的單燈調光接口，為DC0-10V調光方式（或PWM方式）輸出；

★ 經緯度開關燈控制技術，全年控制按規律自動運行；

★ 可按組別進行控制，多個單燈配合可實現隔一盞亮一盞、隔兩盞亮一盞的半夜燈控制方案；

★ 具有獨立運行能力，通信異常時按照預先設定的控制方式對單燈進行控制；

★ 各路輸出分別具有每天多組的開關燈時間設置，滿足每日多次開關燈需求；

★ 具有按星期執行的開燈設置，為只有周末開燈提供方便；

★ 數據掉電保護功能：在掉電時保持數據不丟失和時鐘走時精確；

★ 具有遠程配置及查詢各項設置功能。

★ 具有遙控遠程升級功能；

★ 具有單燈控制器故障不影響正常開關燈的特殊設計。

三.技術參數：
★ 工作電壓：AC220±30%；AC154V—AC286V；

★ 控制輸出：1路，容量：AC220/10A；

★ 電壓測量：AC0—300V，測量誤差≤±0.5%；

★ 電流測量：測量范圍：AC0-10A，測量誤差≤±1%；

★ 功率測量：測量范圍：0-3000W，測量誤差≤±1%；

★ 調光接口：DC0-10V；

★ 環境溫度：戶外C3級，-40℃～+75℃；

★ 防護等級：IP67；
