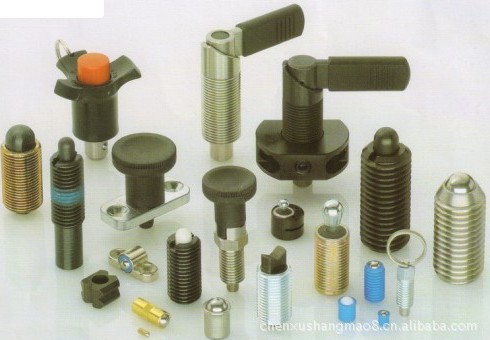

名稱/代碼

Φ銷頭/沖程

規格/裝配

材料/表面處理

無定止位的分度銷

GN 617型

Φ5/5…Φ10/10

M10x1…M20x1.5

鋼質：本體為黑色氧化處理鋼制，銷頭做硬化處理

不銹鋼NI型：AISI303，銷頭帶化學鍍鎳涂層

其他特征：

銷頭公差-0，02/-0，04，孔公差：H7

塑料捏手不可拆卸。

頭部為螺桿的類型適用于需要搭配特殊捏手或者非手動操作分度銷的場合。

通過使用GN609型定距襯套，可依螺紋長度調節銷頭伸出部分的長度。

無定止位的分度銷

GN613型

Φ5/5…Φ10/10

M10x1…M20x1.5

鋼質：本體為黑色氧化處理鋼制，銷頭做硬化處理

NI不銹鋼質：AISI303，銷頭帶化學鍍鎳涂層

其他特征：

銷頭公差-0，02/-0，04，孔公差：G7

塑料捏手不可拆卸。

該型對應GN617，但不帶六角螺母。

頭部為螺桿的類型使用于需要搭配特殊捏手或非手動操作分度銷的場合。

無定止位的分度銷

GN618型

Φ5/5…Φ8/8

Φ12h9…Φ18h9

可焊接鋼材，本體為黑色氧化處理鋼質，銷頭為硬化鋼質。

其他特征：

銷頭公差-0，02/-0，04，孔公差：H7

塑料捏手不可拆卸。與該款分度銷對應的是GN613（帶螺紋）。

適用于安裝時需要進行焊接，膠合或夾緊的場合。

頭部為螺桿的類型使用語需要搭配特殊捏手或非手動操作分度銷的場合。

帶定止位的分度銷

GN617.1型

Φ5/5…Φ10/10

M10x1…M20x1.5

鋼質：本體為黑色氧化處理鋼質，銷頭做硬化處理

NI不銹鋼質：AISI303，銷頭帶化學鍍鎳涂層

其他特征：

銷頭公差-0，02/-0，04，孔公差：H7

塑料捏手不可拆卸。

帶定止位的分度銷使用語需要將銷頭保持在其收縮位置的場合。為達此目的，需向上提起捏手，并將其轉動90°角。

通過使用GN609型定距襯套，可依螺紋長度調節銷頭伸出部分的長度。

帶及不帶定止位的分度銷

GN817型

Φ4/4…Φ12/15

M8x1…M20x1.5

鋼質：本體為黑色氧化處理鋼質，銷頭作硬化處理

NI不銹鋼質：AISI303，銷頭帶化學鍍鎳涂層

其他特征：

銷頭公差-0，02/-0，04，孔公差：H8

塑料捏手不可拆卸。GN817分度銷是在GN617與GN617.1型的基礎上改良的產品；

增加了Φ4和Φ12兩種直徑的銷頭，銷頭直徑為Φ4、5、6、8的分度銷可有兩處定止位。

對于帶定止位及直徑為Φ10的銷頭，可相應縮小這些尺寸。

鎖定機構與頭部（DBP）結合在一起。

可通過螺紋尾部的凹槽確定螺紋長度。

帶定止位的分度銷適用于需要將銷頭保持在其收縮位置的場合。為達此目的，需向上提起捏手，并將其轉動90°角。頭部為螺桿的類型適用于需要搭配特殊捏手或非手動操作分度銷的場合。

帶及不帶定止位的分度銷

GN717型

Φ4/4…Φ8/8

M6…M12

鋼質：本體為黑色氧化處理鋼質，銷頭作硬化處理

NI不銹鋼質：AISI303

其它特征：

銷頭公差：h9，孔公差：+0，03/+0，08

塑料捏手部可拆卸。GN717型分度銷以其小巧的尺寸及標準螺紋（而非細牙螺紋）著稱。帶定止位的分度銷適用于需要將銷頭保持在其收縮位置的場合。為達此目的，需向上提起捏手，并將其轉動90°角。

無定止位的分度銷

GN607型

Φ6/6…Φ8/8

M12x1.5…M16x1.5

SST鋼質：本體為黑色氧化處理鋼質，銷頭作硬化處理

NI不銹鋼質：AISI303，銷頭帶化學鍍鎳涂層

其他特征：

銷頭公差：-0，02/-0，04，孔公差：H7

塑料捏手部可拆卸。

GN607型分度銷的推理彈簧與銷頭結合在一起，使得整體高度降低。通過使用GN609型定距襯套，可依螺紋長度調節銷頭伸直部分的長度。

帶定止位的分度銷

GN607.1型

Φ6/6…Φ8/8

M12x1.5…M16x1.5

SST鋼質：本體為黑色氧化處理鋼質，銷頭作硬化處理

NI不銹鋼質：AISI303，銷頭帶化學鍍鎳涂層

其他特征：

銷頭公差：-0，02/-0，04，孔公差：H7

塑料捏手部可拆卸。當需要將該銷頭保持在其收縮位置時，可使用帶定止位的分度銷。

為達此目的，需向上提起捏手，并將其轉動90°角。GN607.1型分度銷上的推力彈簧及鎖定機構與捏手（DBP）結合在一起，因此，可保證穩定的良好操作。產品整體高度降低，與GN607型相同。通過使用GN609型定距襯套，可依螺紋的程度調節銷頭伸出部分。

帶無定止位的分度銷

GN608型

Φ6/6…Φ8/8

M4與M5埋頭螺釘

鋅模鑄本體，鍍鋅

銷頭作硬化處理

其它特征：

銷頭公差：-0，02/-0，04，孔公差：H7

塑料捏手不可拆卸。注意，此類分度銷通過兩顆埋頭螺釘安裝。否則，推力彈簧如GN607型般整合于捏手，將縮短整體高度。

帶定止位的分度銷

GN608.1型

Φ6/6…Φ8/8

M4與M5埋頭螺釘

鋅模鑄本體，鍍鋅

銷頭作硬化處理

其它特征：

銷頭公差：-0，02/-0，04，孔公差：H7塑料捏手不可拆卸。注意，此類分度銷通過兩顆埋頭螺釘安裝。此類分度銷帶有一個定止位。為達此目的需向上提起捏手，并將其轉動90°角。帶定止位的分度銷適用于需要將銷頭保持在其收縮位置的場合。為達此目的，需向上提起捏手，并將其轉動90°角。GN607.1型分度銷上的推力彈簧及鎖定機構與捏手(DBP)結合在一起，因此，可始終保證穩定的良好操作�？偢叩牡浇档团cGN608相同。
