一、設計標準
設計制造規范 |
API 6D API 608 |
結構長度 |
ASME B16.10 |
法蘭連接尺寸 |
ASME B16.5 |
試驗與檢驗 |
API 6D、API 59 |
二、結構特點：

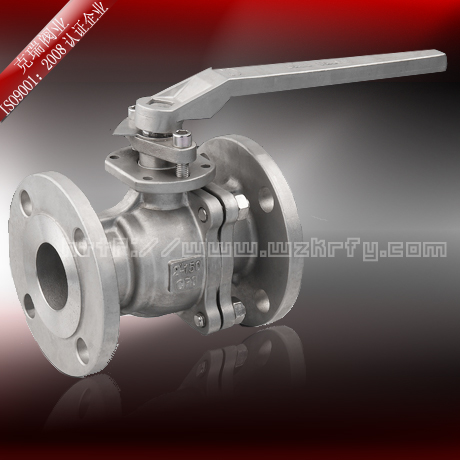

1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料，密封副材料配對合理，使用壽命長。
3、球體與四氟閥座為緊密封結合，具備零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，
使用壽命長的目的。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。
4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用
戶不同需求。
三、性能與規范
公稱壓力 （LB） |
試驗壓力（Mpa） |
|||
強度試驗 |
密封試驗 |
上密封試驗 |
氣密封試驗 |
|
150 |
3.0 |
2.2 |
2.2 |
0.6 |
300 |
7.5 |
5.5 |
5.5 |
0.6 |
600 |
15.0 |
11.0 |
11.0 |
0.6 |
四、適用介質和溫度
閥門主體材料 |
適用介質 |
適用溫度 |
P(CF8) |
硝酸類 |
150° |
PL(CF3) |
強氧化性介質 |
150° |
R(CF8M) |
醋酸類 |
150° |
RL(CF3M) |
尿素等腐蝕類 |
150° |
五、主要零件和材料
序號 |
零件名稱 |
P |
PL |
R |
RL |
1 |
左右閥體 |
CF8 |
CF3 |
CF8M |
CF3M |
2 |
球體 |
F304 |
F304L |
F316 |
F316L |
3 |
閥桿 |
F304 |
F304L |
F316 |
F316L |
4 |
密封面 |
F4、PPL |
|||
5 |
填料 |
PTEE(F4)或柔性石墨 |
|||
6 |
緊固螺母 |
A193-B8M |
|||
7 |
螺母 |
A194-8 |
|||
8 |
操作手柄 |
WCC |
|||
六、主要外形尺寸和連接尺寸
美標（ANSI）：PN 150LB（磅） 單位：mm
公稱通徑 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
|
in |
DN |
||||||||
1/2" |
15 |
108 |
89 |
60.5 |
35 |
10 |
1.6 |
4-Φ15 |
55 |
3/4" |
20 |
117 |
98 |
70 |
43 |
11 |
1.6 |
4-Φ15 |
55 |
1" |
25 |
127 |
108 |
79.5 |
51 |
12 |
1.6 |
4-Φ15 |
70 |
1 1/4" |
32 |
140 |
117 |
89 |
64 |
13 |
1.6 |
4-Φ15 |
75 |
1 1/2" |
40 |
165 |
127 |
98.5 |
73 |
15 |
1.6 |
4-Φ15 |
90 |
2" |
50 |
178 |
152 |
120.5 |
92 |
16 |
1.6 |
4-Φ19 |
104 |
2 1/2" |
65 |
190 |
178 |
139.5 |
105 |
18 |
1.6 |
4-Φ19 |
153 |
3" |
80 |
203 |
190 |
152.5 |
127 |
19 |
1.6 |
4-Φ19 |
187 |
4" |
100 |
229 |
229 |
190.5 |
157 |
24 |
1.6 |
8-Φ19 |
206 |
5" |
125 |
356 |
254 |
216 |
186 |
24 |
1.6 |
8-Φ22 |
252 |
6" |
150 |
394 |
279 |
241.5 |
216 |
26 |
1.6 |
8-Φ22 |
244 |
8" |
200 |
457 |
343 |
298.5 |
270 |
29 |
1.6 |
8-Φ22 |
283 |
10" |
250 |
253 |
406 |
362 |
324 |
31 |
1.6 |
12-Φ25 |
345 |
美標（ANSI）：PN 300LB（磅） 單位：mm
公稱通徑 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
|
in |
DN |
||||||||
1/2" |
15 |
140 |
95 |
66.5 |
35 |
15 |
1.6 |
4-Φ15 |
55 |
3/4" |
20 |
152 |
117 |
82.5 |
43 |
16 |
1.6 |
4-Φ19 |
55 |
1" |
25 |
165 |
124 |
89 |
51 |
18 |
1.6 |
4-Φ19 |
70 |
1 1/4" |
32 |
178 |
133 |
98.5 |
64 |
19 |
1.6 |
4-Φ19 |
75 |
1 1/2" |
40 |
190 |
156 |
114.5 |
73 |
21 |
1.6 |
4-Φ22 |
90 |
2" |
50 |
216 |
165 |
127 |
92 |
23 |
1.6 |
8-Φ19 |
104 |
2 1/2" |
65 |
241 |
190 |
149 |
105 |
26 |
1.6 |
8-Φ22 |
153 |
3" |
80 |
283 |
210 |
168.5 |
127 |
29 |
1.6 |
8-Φ22 |
187 |
4" |
100 |
305 |
254 |
200 |
157 |
32 |
1.6 |
8-Φ22 |
206 |
5" |
125 |
381 |
279 |
235 |
186 |
35 |
1.6 |
8-Φ22 |
252 |
6" |
150 |
403 |
318 |
270 |
216 |
37 |
1.6 |
12-Φ22 |
244 |
8" |
200 |
502 |
381 |
330 |
270 |
42 |
1.6 |
12-Φ25 |
283 |
10" |
250 |
568 |
445 |
387.5 |
324 |
48 |
1.6 |
16-Φ29 |
345 |
美標（ANSI）：PN 600LB（磅） 單位：mm
公稱通徑 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
|
in |
DN |
||||||||
1/2" |
15 |
165 |
95 |
66.5 |
35 |
15 |
6.4 |
4-Φ15 |
55 |
3/4" |
20 |
190 |
117 |
82.5 |
43 |
16 |
6.4 |
4-Φ19 |
55 |
1" |
25 |
216 |
124 |
89 |
51 |
18 |
6.4 |
4-Φ19 |
70 |
1 1/4" |
32 |
229 |
133 |
98.5 |
64 |
21 |
6.4 |
4-Φ19 |
75 |
1 1/2" |
40 |
241 |
156 |
114.5 |
73 |
23 |
6.4 |
4-Φ22 |
90 |
2" |
50 |
292 |
165 |
127 |
92 |
26 |
6.4 |
8-Φ19 |
104 |
2 1/2" |
65 |
330 |
190 |
149 |
105 |
29 |
6.4 |
8-Φ22 |
153 |
3" |
80 |
356 |
210 |
168.5 |
127 |
32 |
6.4 |
8-Φ22 |
187 |
4" |
100 |
432 |
273 |
216 |
157 |
38 |
6.4 |
8-Φ25 |
206 |
6" |
150 |
559 |
356 |
292 |
216 |
48 |
6.4 |
12-Φ29 |
244 |
