主要用途：

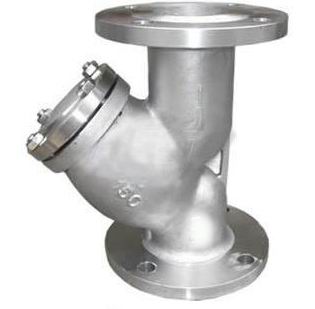

Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網為100-480目/cm2�？砂从脩粢笾谱鳛V網。
技術參數：
殼體材質 Body |
濾框濾網材質 |
S密封件 |
工作溫度（℃） |
操作壓力 |
連接方式 |
|
碳鋼 CS |
見不銹鋼濾芯技術特性表 |
金屬纏繞 |
CS |
-20～250℃ |
0.6～5.0MPa |
螺紋連接 |
黃銅 H62 |
H62 |
|||||
碳鋼襯 PTFE |
CS/PTFE |
|||||
不銹鋼 304 |
304 |
-80～450℃ |
||||
不銹鋼 316L |
316L |
|||||
不銹鋼鋼絲的技術特性（英制）
～目數/in |
～孔數/in |
可截粒徑 |
絲徑 |
有效過濾面積% |
10 |
100 |
2023 |
0.02000(0.510) |
64 |
20 |
400 |
955 |
0.02140(0.315) |
58 |
30 |
900 |
614 |
0.00921(0.224) |
54 |
40 |
1600 |
442 |
0.00760(0.206) |
48 |
50 |
2500 |
365 |
0.00598(0.512) |
46 |
60 |
3600 |
301 |
0.00480(0.122) |
44 |
80 |
6400 |
216 |
0.00402(0.102) |
42 |
100 |
10000 |
173 |
0.00310(0.081) |
40 |
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。
尺寸表:
DN |
L |
H1 |
H |
有效過濾面積㎡ |
|
25 |
1 |
160 |
80 |
160 |
0.00343 |
32 |
11/4 |
180 |
90 |
180 |
0.00486 |
40 |
11/2 |
200 |
100 |
240 |
0.00767 |
50 |
2 |
220 |
130 |
250 |
0.0160 |
65 |
21/2 |
260 |
165 |
350 |
0.02111 |
80 |
3 |
280 |
195 |
390 |
0.03029 |
100 |
4 |
320 |
230 |
450 |
0.04063 |
125 |
5 |
350 |
300 |
520 |
0.05589 |
150 |
6 |
380 |
335 |
580 |
0.07709 |
200 |
8 |
495 |
420 |
690 |
0.11967 |
250 |
10 |
595 |
500 |
800 |
0.19155 |
300 |
12 |
640 |
580 |
950 |
0.26738 |
350 |
14 |
700 |
640 |
1150 |
0.32535 |
400 |
16 |
800 |
700 |
1360 |
0.40946 |
450 |
18 |
875 |
790 |
1480 |
0.52837 |
500 |
20 |
900 |
875 |
1650 |
0.65385 |
一、主要外形尺寸
型號 |
連接 |
公稱壓力（MPa） |
耐壓試驗壓力（MPa） |
工作壓力（MPa） |
殼體材料 |
過濾網材料 |
網眼總面積 |
GL41H-10 |
法蘭 |
1.0 |
1.1 |
1.0 |
灰鑄鐵 |
不銹鋼 |
3～4DN |
GL41H-16 |
法蘭 |
1.6 |
1.76 |
1.6 |
球墨鑄鐵 |
||
GL41H-25 |
法蘭 |
2.5 |
2.75 |
2.5 |
碳鋼 |
