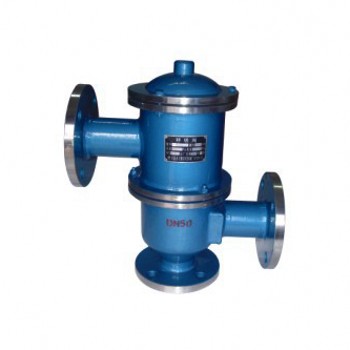

HXF2型帶雙接管阻火呼吸閥
☆技術參數：
型 號 Model |
HXF-II HXF-IIZ |
防爆等級 Explosion group |
BS 5501:ⅡA ⅡB ⅡC |
規 格 Size |
DN 25～350 GB 81～59 PN 0.6～2.5 FF RF |
螺帽螺栓 Bolt/Nut |
20# 304 304L 316 316L |
殼體材質 Body |
L2 A3 304 304L 316 316L Lining |
密封墊片 Diaphragm(P/V) |
丁晴橡膠 聚四氟乙烯 金屬墊片 NBR PTFE Metal Gasket |
阻火層材質 Flame Arrestor |
304 304L 316 316L |
環境溫度 Ambient Temperature |
CS:–30℃～+350℃ SS:-80℃～+480℃ |
正壓閥盤材質 Spring Hood |
L2 A3 PTFE 304 304L 316 316L |
連接方式 Jonit Type |
法蘭連接 螺紋連接Flange Threaded |
負壓閥盤材質 Vacuum Hood |
L2 A3 PTFE 304 304L 316 316L |
法蘭標準 Flanges |
HG GB SH HGJ JB ANSI JIS |
正壓閥盤壓力 Set Pressure |
+36mmH2O～+1000mmH2O |
設計制造檢測標準 Manufacture Inspection |
GB5908-86 SY7511-87 |
負壓閥盤壓力 Set Vacuum |
-20mmH2O～-50mmH2O |
外表 Coating |
CS:Paint SS:Paint |
☆規格尺寸：
DN |
L |
H |
||
25 |
1 |
160 |
500 |
|
50 |
2 |
320 |
650 |
|
80 |
3 |
450 |
750 |
|
100 |
4 |
450 |
950 |
|
150 |
6 |
620 |
1100 |
|
200 |
8 |
750 |
1200 |
|
250 |
10 |
850 |
1500 |
|
300 |
12 |
1100 |
1750 |
|
☆綜合技術參數 |
||||
主體材質 |
A3(WCB) 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) |
|||
公稱通徑/公稱壓力 |
DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb) |
|||
正負壓閥盤材質 |
A3 L2 304 304L 316 316L PTFE |
|||
阻火層材質 |
304 304L 316 316L 哈氏合金 蒙乃爾合金 |
|||
防爆等級 |
BS 5501： IIA IIB IIC |
|||
螺帽螺栓 |
20# 304 304L 316 316L |
|||
密封墊片 |
丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片 |
|||
密封面 |
突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG） |
|||
連接標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|||
連接形式 |
法蘭連接（II） 內螺紋連接（III） 外螺紋連接（IV） |
|||
設計制造檢測標準 |
GB5908-86 GB1347-92 |
|||
工作溫度 |
碳鋼: -30℃ ~ +350℃ 不銹鋼: -80℃ ~ +480℃ |
|||
外表 |
碳鋼: 防腐油漆 不銹鋼: 酸洗處理或防腐油漆 |
|||
