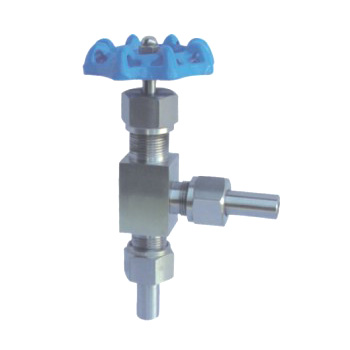

J24W-64P-320P角式針形閥產品簡介：
環一閥門的J24W-64P-320P角式針形閥外型精巧，材質都為標準材質生產，質量可靠。結構形式為直角式，錐面密封，活動閥瓣，。連接形式為接管對焊連接，工作溫度適用與-29℃～+200℃，工程壓力：:≤10000Psi。適用介質：水、油、氣等非腐蝕性介質與硝酸、醋酸等腐蝕性介質。全部的產品都按照正材質加工生產，制造標準嚴格按照: GB/T12224-2005 JB/T7747-1995標準執行。
J24W-64P-320P角式針形閥產品技術圖紙：
J24W-64P-320P角式針形閥產品尺寸列表：
產品型號
|
公稱通徑 DN
|
ø
|
ø1
|
L1
|
L
|
H
|
D0
|
J24W/H
|
DN6
|
ø14
|
ø12
|
60
|
66
|
76
|
70(60)
|
J24W/H
|
DN10
|
ø18
|
ø14
|
60
|
66
|
76
|
80(60)
|
J24W/H
|
DN15
|
ø22
|
ø17
|
65
|
71
|
81
|
80(70)
|
J24W/H
|
DN20
|
ø28
|
ø19
|
67
|
73
|
110
|
110(80)
|
J24W/H
|
DN25
|
ø33
|
ø22
|
73
|
79
|
130
|
130(100)
|
J24W-64P-320P角式針形閥產品材質：
序號
|
零件名稱
|
材質
|
1
|
焊接接管
|
20# A105 SS304 SS304L SS316 SS316L
|
2
|
平墊圈
|
PTFE RTFE
|
3
|
連接螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
4
|
閥體
|
20# A105 SS304 SS304L SS316 SS316L
|
5
|
填料墊
|
PTFE 柔性石墨 金屬盤根
|
6
|
填料
|
PTFE 柔性石墨
|
7
|
填料壓蓋
|
20# A105 SS304 SS304L SS316 SS316L
|
8
|
鎖緊螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
9
|
閥桿
|
20# A105 SS304 SS304L SS316 SS316L
|
10
|
手輪
|
20# A105 SS304 SS304L SS316 SS316L
|
11
|
帶帽螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
