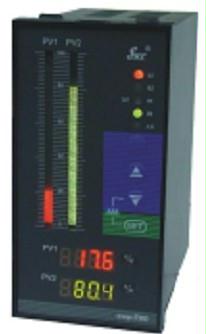

SWP雙路/雙光柱數字顯示控制儀

商 標

型         號

SWP-

D82、S82、D92、D42、S42、D72系列；光柱T82系列

輸入信號

模擬量     標準熱電偶：B、S、K、E、T 、J、WRe3-25等
                     標準熱電阻： Pt10、Pt100、Cu50、Cu100；遠傳壓力電阻30～350W等
                     直流電 流：0～10mA、0～20mA、4～20mA等——輸入阻抗≤250W
                    直流電 壓：0～5V、1～5V、0～100mV等——輸入阻抗≥250KW
開關量     脈沖信號： 波形——矩形、正弦或三角波
                      輻度——大于4V（或根據用戶要求任定）
                      范圍——0～10KHz（或根據用戶要求任定）
           電接點信號：電接點輸入信號

輸出信號

模擬量輸出   DC 0～10mA(負載能力≤750W)         DC 4～20mA(負載能力≤500W)

             DC 0～5V   (輸出能力≤250W)        DC 1～5V (輸出能力≤250W

開關量輸出   繼電器控制輸出──繼電器ON/OFF帶回差。

             觸點容量：AC220V/3A；DC24V/6A（阻性負載）

             可控硅控制輸出──SCR（可控硅過零觸發脈沖）輸出,可觸發可控硅: 400V/100A

             固態繼電器輸出──SSR（固態繼電器控制信號）輸出，6～24V/30mA(電壓不可調)

通訊輸出     標準串行雙向通信接口：RS -485 , RS-232C , RS-422等

             波 特 率──300～9600bps 內部自由設定

 饋電輸出    DC 24 V ,  負載能力≤30 mA

特  性

測量精度    ± 0.2％FS ±1字或±0.5 ％FS ±1 字

分 辨 率    ±1字

測量范圍    -1999 ～ 9999 字

顯示方式    -1999 ～ 9999 測量值顯示             -1999 ～ 9999設定值顯示

             0～100%測量值光柱顯示               發光二極管工作狀態顯示

控制方式    控制/報警方式為帶回差上限或下限報警（用戶可自由設定）

控制精度    ±1字

溫度補償    0～50℃數字式溫度自動補償

打印控制   可選擇直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），

           打印接口為RS-232C

打印精度   同儀表精度

參數設定    面板輕觸式按鍵數字設定   參數設定值斷電后永久保存   參數設定值密碼鎖定

保護方式    輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出狀態LED指示

            輸入超/欠量程報警    電源欠壓自動復位    工作異常自動復位（Watch Dog）

使用環境

環境溫度    0～50℃

相對濕度    ≤85RH      避免強腐蝕氣體

供電電壓    常 規 型   AC 220 V + 10 -15% ( 50 Hz ±2 Hz ) 線性電源供電

            特 殊 型   AC 85～260 V─開關電源供電 、 DC 24 V±2 V─開關電源供電

功    耗   ≤6W（AC220V線性電源供電）

           ≤6W（AC85～260V開關電源供電）    ≤6W（DC24V開關電源供電

SWP-

D821/823/T821/823系列（橫式）

S821/823/T821/823系列（豎式）
