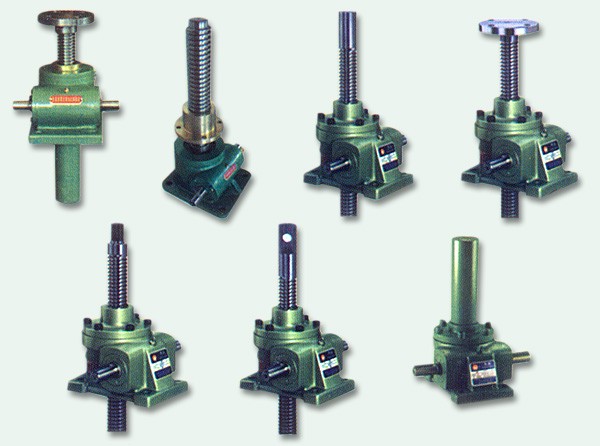

swl50噸絲桿升降機

產品價格：￥8000（人民幣）

規格：swl50絲桿升降機

發貨地：河北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

吳橋縣圣金機械傳動有限公司

誠信商家

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：吳橋縣圣金機械傳動有限公司

聯系人：劉猛（先生）

聯系手機：

固定電話：

企業郵箱：wqshengjin@163.com

聯系地址：吳橋縣楊家寺鄉后寺工業區

郵編：061800

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

SWL50絲桿升降機是我公司生產的一種大噸位的swl絲桿升降機，我公司擁有十幾年的生產經驗，產品質量好，swl50絲桿升降機是我公司主要產品歡迎來電咨詢!手機：13473175930

SWL系列蝸輪絲杠升降機廣泛用于機械、冶金建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置
蝸輪絲杠升降機是將蝸輪減速器和絲杠螺母副等巧妙地結合在一起組成的一個運動組合單元。它既可以單獨使用，又可以象拼積木似地通過聯接件快捷組合，實現物體的升降、往復、翻轉等運動。
蝸輪絲杠升降機作為一種功能部件已被廣泛應用于各行各業。例如：機械行業的傳動裝置、數控執行裝置；冶金行業的軋輥運動裝置、煉鋼廠鋼包提升和翻轉裝置以及人所不能及的場所的運動傳遞裝置；鐵路車輛行業的車輛舉升架，大型柔性夾緊、轉位工裝、焊接機器人等；建筑行業的舉升裝置、大型門窗自動或遙控開啟裝置；水利等行業用閘門的開啟裝置、雷達及太陽能遙感裝置；醫療器械、升降舞臺及汽車制造業的舉升裝置；以及航空航天、國防軍事的傳動裝置等等。事實上，蝸輪絲杠升降機幾乎可以在任何需要實現機械位移傳動的地方使用。
SWL系列蝸輪絲桿升降機又稱QWL升降機廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能.SWL蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點。可以單臺或組合使用，能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其他動力直接帶動，也可以手動。它有不同的結構形式和裝配形式，且提升高度可按用戶的要求定制。蝸輪絲杠升降機可以自鎖。

蝸輪絲杠升降機具體型號：
SWL2.5蝸輪絲杠升降機、SWL5蝸輪絲杠升降機、SWL10蝸輪絲杠升降機、SWL15蝸輪絲杠升降機、SWL20蝸輪絲杠升降機、SWL25蝸輪絲杠升降機、SWL35蝸輪絲杠升降機、SWL50蝸輪絲杠升降機、SWL100蝸輪絲杠升降機、SWL120蝸輪絲杠升降機

型號			SWL 2.5	SWL 5	SWL 10 SWL 15	SWL 20	SWL 25	SWL35	SWL50	SWL100	SWL120
S1			行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S2			行程+110	行程+110	行程+150	行程+190	行程+205	行程+250	行程+285	行程+350	行程+400
S3			150.5	193	230	262	317	350	416	550	570
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			97	130	150	176	217	240	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h1			12	18	16	20	25	30	32	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d1			14	17	21	28	35	35	45	48	48
鍵GB11096			5×5×32	6×6×45	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	190
L1			110.5	132	172	213.5	221	265	310	380	380
L2			190	228	280	322	355	430	558	610	610
D			48	65	80	100	130	150	170	240	240
D1			98	122	150	185	205	260	300	420	420
D2			70	90	100	120	150	180	220	310	310
D3			45	60	76	83	114	121	145	180	220
D4			98	110	130	170	200	210	260	370	370
D5			60	70	95	108	133	139	170	215	260
A1			45.2	56.2	66.8	72.5	97	120	135	190	190
A2			50	58	63.5	95	95	135	80	146	146
A3			65	80	86	122.5	130	170	125	203	203
b1			20	25	17	35	30	35	45	60	60
b2			20	18	18	31	40	40	50	65	65
F			8.5	12	6.5	6	8	10	16	40	40
絲杠頭部型式	Ⅰ	d2	20	25	40	50	70	80	95	130	150
		I1	30	40	50	60	63	80	90	120	140
		I2	45	51	73.5	80	92	100	120	150	170
	Ⅱ	D7	98	122	150	185	205	260	300	370	400
		D8	75	85	105	140	155	200	225	280	310
		D9	40	50	65	90	100	130	150	200	230
		d3	14	17	21	26	27	33	39	48	48
		F1	12	18	20	20	25	30	35	75	80
		F2	30	40	50	60	63	80	90	120	140
		F3	45	51	73.5	80	92	100	120	150	170
	Ⅲ	d4	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
		I3	30	39	50	60	63	80	90	120	140
		I4	45	51	73.5	80	92	100	120	150	170
	Ⅳ	d5	50	65	90	110	130	150	180	220	260
		d6	25	35	50	60	70	80	80	90	95
		b3	30	42	60	75	90	105	120	160	180
		I5	25	37.5	50	60	70	80	80	90	100
		I6	50	75	100	120	140	160	160	180	200
		I7	85	117	153.5	170	204	240	270	330	360
		I8	70	105	130	150	175	220	240	300	335

II型升降機的外形結構尺寸

型號			SWL2.5	SWL5	SWL10 SWL15	SWL 20	SWL 25	SWL 35	SWL50	SWL100	SWL120
S			行程+85	行程+100	行程+125	行程+150	行程+170	行程+205	行程+250	行程+320	行程+330
S1			行程+215	行程+270	行程+335	行程+404	行程+476	行程+535	行程+603	行程+815	行程+845
S2			行程+238.5	行程+300	行程+359	行程+430	行程+513	行程+580	行程+685	行程+880	行程+910
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			100	131	160	194	226	250	290	375	375
H1			97	131	150	181	211	250	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h1			12	14	16	20	25	30	32	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d1			14	17	21	28	35	35	45	48	48
鍵GB1096			5×5×32	6×6×32	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	100
L1			110.5	132	172	213.5	221	265	310	380	380
L2			190	228	280	322	355	430	558	610	610
D			98	122	150	185	205	260	300	420	420
D1			68	83	110	140	160	180	200	260	260
A1			45.2	56.2	66.8	72.5	97	120	135	190	190
A2			50	58	63.5	95	95	135	80	146	146
A3			65	80	86	122.5	130	170	125	203	203
F			26.5	30	34	39	52	45	65	80	80
安全裕度X			20	20	25	25	25	30	40	50	50
Y			3	3	1	3	3	4	5	6	6
活動螺母	D2		80	87	110	120	155	190	220	300	330
	D3(K6)		50	70	90	90	130	150	180	240	260
	F1		45	60	75	100	120	145	170	220	270
	F2		15	18	25	30	35	35	50	70	80
絲杠頭部型式	Ⅰ	d2(k6)	20	25	40	50	70	80	95	130	150
	Ⅰ	I1	30	40	50	60	80	80	90	120	140
	Ⅱ	d4	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
	Ⅱ	I3		39	50	60	63	80	90	120	140

桿升降機性能參數表絲

型號	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
絲桿升降機最大起升力,KN	25	50	100/150	200	250	350	500	1000	1200
絲桿升降機最大拉力,KN	25	50	99	166	250	350	500	1000	1200
絲桿升降機絲杠螺紋尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	Tr120×20	Tr160×23	Tr180×25
蝸輪蝸桿傳動比（P）	普通6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
蝸桿每轉行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蝸桿每轉行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蝸桿傳動比（P）	6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
絲桿升降機滿負荷蝸桿扭距N·m	18.6	39.5	119/179	240	366	600	970	2323	3316
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
滿負荷蝸桿扭距N·m	8.86	19.8	60/90	122	217	340	425	997	1658
絲桿升降機絲桿最大軸伸長度	1500	2000	2500	3000	3500	4000	5500	6500	7000
絲桿升降機最大許用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）總效率％	23	21	23	21	19	18	15	13	12
慢速比（M）總效率%	14	12	15	13	11	11	11	10	8
潤滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
絲桿每100mm的重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
絲桿升降機潤滑劑	合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃）
