安全閥 A47H、A47Y型雙聯彈簧式安全閥江蘇唯科安全閥

安全閥 A47H、A47Y型雙聯彈簧式安全閥江蘇唯科安全閥

產品價格：￥0.00（人民幣）

規格：A47H-16C、A47Y-16C、A47H-25、A47H-40 DN15-300

發貨地：常州

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

常州北澤閥門有限公司

誠信商家

會員級別：

金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：常州北澤閥門有限公司

商鋪名稱：常州北澤閥門有限公司

聯系人：黃龍飛（先生）

聯系手機：

固定電話：

企業郵箱：jsvico@163.com

聯系地址：江蘇省常州市天寧區龍城大道

郵編：213000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

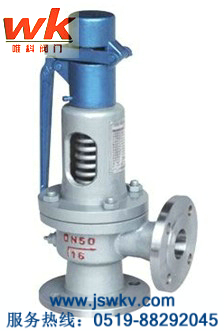

A47H、A47Y型雙聯彈簧式安全閥

產品概述：

“A47H、A47Y型雙聯彈簧式安全閥”主要用在受壓設備、鍋爐、壓力容器或管道上作為起壓保護裝置及安全保護用閥，當設備壓力升高超過允許值，";A47H、A47Y型雙聯彈簧式安全閥";能自動開啟，繼而全量排放，以防止設備壓力繼續升高。當壓力降到規定值時，“A47H、A47Y型雙聯彈簧式安全閥”能及時關閉以免壓力過分降低，控制壓力不超過規定值，自動防止因超壓而可能出現的事故，所以“A47H、A47Y型雙聯彈簧式安全閥”又被稱為壓力容器的最終保護裝置，在應用“A47H、A47Y型雙聯彈簧式安全閥”時，必須遵循其適用規范的要求,以確保生產正常進行。

安全閥主要設計參數:

產品名稱：A47H、A47Y型雙聯彈簧式安全閥
產品型號：A47H、A47Y型
公稱通徑：DN10～DN600、¹/2″～25″
公稱壓力：PN1.0～32MPa 美標：150Lb～2500Lb
適用溫度：≤-196℃～580℃
設計制造：GB/T12243、APl 520
法蘭連接：JB/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．5a
結構長度：JB/T2203、APl 526
閥門檢驗與試驗：GB12242、APl 527

結構特點和用處:

A47H、A47Y型雙聯彈簧式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管路上。作為超壓保護裝置。

安全閥整定壓力分級:

公稱壓力	A47H、A47Y-16/25/40/64/100整定壓力(MPa)
1.6	>;0.1-0.16	>;0.16-0.25	>;0.25-0.4	>;0.4-0.6	>;0.6-0.8	>;0.8-1.0	>;1.0-1.3	>;1.3-1.6
2.5	>;1.3-1.6	>;1.6-2.0	>;2.0-2.5	";	";	";	";	";
4.0	>;1.3-1.6	>;1.6--2.0	>;2.0-2.5	>;2.5-3.2	>;3.2-4.0	";	";	";
6.4	>;2.5-3.2	>;3.2-4.0	>;4.0-5.0	>;5.0-6.4	";	";	";	";
10.0	>;3.2-4.0	>;4.0-5.0	>;5.0-6.4	>;6.4-8.0	>;8.0-10.0	";	";	";
16.0	>;8.0-10.0	>;10-13	>;13-16	";	";	";	";	";
32.0	>;13-16	>;16-19	>;19-22	>;22-25	>;25-29	>;29-32	";	";

主要零件材料:

NO	零件名稱	A47H、A47Y-16/25/40/64/100 C 材料	A47H、A47Y-16/25/40/64/100 P 材料	A47H、A47Y-16/25/40/64/100 R 材料
1	閥體	WCB	ZG1Cr18Ni9Ti	CF8M
2	閥座	2Cr13	1Cr18Ni9Ti	316
3	調節圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反沖盤	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	閥瓣	2Cr13	1Cr18Ni9Ti	316
6	導向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	閥蓋	ZG230-450	ZG230-450	ZG230-450
8	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	調整螺桿	45	2Cr13	2Cr13
12	保護	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬質合金

安全閥性能規范:

安全閥進出口法蘭規定法蘭壓力級按下表規定（Mpa）

安全閥公稱壓力 PN	1.6	2.5	4.0	6.4	10.0	16.0	32.0
進口法蘭壓力級 MPa	1.6	2.5	4.0	6.4	10.0	16.0	32.0
出口法蘭壓力級 Mpa	1.6	1.6	1.6	4.0	4.0	4.0/16.0	16.0

進出口通徑按下表規定

安全閥型式	微啟式	全啟式
進口通徑 DN	同公稱通徑
出口通徑 DN	同公稱通徑	比公稱通徑增大一級或一級以上

外形尺寸:

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-d	DN’	D1	K1	g2	g’	b1	f’	f1’	Z1-d1	L	L1	≈H
A47H/Y-16C A47H/Y-16P A47H/Y-16R	20	15	105	75	";	55	16	2	";	4-14	20	105	75	55	";	16	2	";	4-14	100	85	270
	25	20	115	85	";	65	16	2	";	4-14	25	115	85	65	";	16	2	";	4-14	100	85	270
	32	25	140	100	";	78	18	2	";	4-18	32	140	100	78	";	18	2	";	4-18	115	100	312
	40	32	150	110	";	85	18	3	";	4-18	40	150	110	85	";	18	3	";	4-18	120	110	320
	50	40	165	125	";	100	20	3	";	4-18	50	165	125	100	";	20	3	";	4-18	135	120	390
	65	50	185	145	";	120	20	3	";	4-18	65	185	145	120	";	20	3	";	4-18	140	130	395
	80	65	200	160	";	135	20	3	";	8-18	80	200	160	135	";	20	3	";	8-18	160	135	400
	100	80	220	180	";	155	22	3	";	8-18	100	220	180	155	";	22	3	";	8-18	170	160	600
	125	100	250	210	";	185	22	3	";	8-18	125	250	210	185	";	22	3	";	8-18	190	190	620
	150	125	285	240	";	210	24	3	";	8-23	150	285	240	210	";	24	3	";	8-23	205	195	625
	200	150	340	295	";	265	26	3	";	12-23	200	340	295	265	";	26	3	";	12-23	240	230	798
	250	200	405	355	";	320	30	3	";	12-26	250	405	355	320	";	30	3	";	12-26	350	320	981
	300	250	460	410	";	375	30	4	";	12-26	300	460	410	375	";	30	4	";	12-26	350	320	1005
A47H/Y-25 A47H/Y-25P A47H/Y-25R	20	15	105	75	";	55	16	2	";	4-14	20	105	75	55	";	16	2	";	4-14	100	85	270
	25	20	115	85	";	65	16	2	";	4-14	25	115	85	65	";	16	2	";	4-14	100	85	270
	32	25	140	100	";	78	18	2	";	4-18	32	140	100	78	";	18	2	";	4-18	115	100	312
	40	32	150	110	";	85	18	3	";	4-18	40	150	110	85	";	18	3	";	4-18	120	110	320
	50	40	165	125	";	100	20	3	";	4-18	50	165	125	100	";	20	3	";	4-18	135	120	390
	65	50	185	145	";	120	22	3	";	8-18	65	185	145	120	";	20	3	";	4-18	140	130	395
	80	65	200	160	";	135	24	3	";	8-18	80	200	160	135	";	20	3	";	8-18	160	135	400
	100	80	230	190	";	160	24	3	";	8-23	100	220	180	155	";	20	3	";	8-18	170	160	600
	125	100	270	220	";	188	28	3	";	8-26	125	250	210	185	";	22	3	";	8-18	190	190	620
	150	125	300	250	";	218	30	3	";	8-26	150	285	240	210	";	24	3	";	8-23	205	195	625
	200	150	360	310	";	278	34	3	";	12-26	200	340	295	265	";	26	3	";	12-23	240	230	798
	250	200	425	370	";	332	36	3	";	12-30	250	405	355	320	";	30	3	";	12-26	350	320	981
	300	250	485	430	";	390	40	4	";	16-30	300	460	410	375	";	30	4	";	12-26	350	320	1005
A47H/Y-40 A47H/Y-40P A47H/Y-40R	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55	";	16	2	";	4-14	100	85	270
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65	";	16	2	";	4-14	100	85	270
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78	";	18	2	";	4-18	115	100	312
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85	";	18	3	";	4-18	120	110	320
	50	40	165	125	88	100	20	3	4	4-18	50	165	125	100	";	20	3	";	4-18	135	120	390
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120	";	20	3	";	4-18	140	130	395
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135	";	20	3	";	8-18	160	135	400
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155	";	22	3	";	8-18	170	160	600
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185	";	22	3	";	8-18	190	190	620
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210	";	24	3	";	8-23	205	195	625
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265	";	26	3	";	12-23	240	230	798
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320	";	30	3	";	12-26	350	320	981
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375	";	30	4	";	12-26	350	320	1005
A47H/Y-64 A47H/Y-64P A47H/Y-64R	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
	40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
	50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	20	3	4	4-18	160	125	396
	65	50	205	160	110	130	28	3	4	8-23	65	185	145	120	110	22	3	4	8-18	175	160	570
	80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	22	3	4	8-18	175	160	565
	100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	24	3	4.5	8-23	190	180	597
	150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738
A47H/Y-100 A47H/Y-100P A47H/Y-100R	20	15	130	90	51	68	22	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
	25	20	140	100	58	78	24	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
	40	32	170	125	76	95	26	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
	50	40	195	145	88	112	28	3	4	4-26	50	165	125	100	88	20	3	4	4-18	160	125	396
	65	50	220	170	110	138	32	3	4	8-26	65	185	145	120	110	22	3	4	8-18	175	160	570
	80	65	230	180	121	148	34	3	4	8-26	80	200	160	135	121	22	3	4	8-18	175	160	565
	100	80	265	210	150	172	38	3	4.5	8-30	100	235	190	160	150	24	3	4.5	8-23	190	180	597
	150	100	355	290	204	250	46	3	4.5	12-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738

訂貨須知:

一、訂貨須知：

1.A47H、A47Y型雙聯彈簧式安全閥產品型號與公稱壓力及公稱通徑2.A47H、A47Y型雙聯彈簧式安全閥連接法蘭標準與額定流量系數Cv3.A47H、A47Y型雙聯彈簧式安全閥進口壓力與調節范圍及工作介質和介質溫度。

二、安裝及維護應注意以下事項：
(1)A47H、A47Y型雙聯彈簧式安全閥在規定的整定壓力范圍內，可以通過旋轉調節螺桿改變彈簧的壓縮量來對開啟壓力進行調整。
(2)當要求的開啟壓力超過彈簧整定壓力范圍，需更換另一根由本公司提供的整定壓力范圍合適的彈簧然后進行調整。
(3)調整開啟壓力時，當進口介質壓力達到開啟壓力的90%以上時，不應旋轉調節螺桿，以免閥瓣跟著旋轉，損傷密封面
(4)當排放壓力或回座壓力不符合要求時，可利用調節圈進行調整，調整方法可參見我公司產品使用說明書，調整后請將鎖緊螺釘擰緊。
(5)A47H、A47Y型雙聯彈簧式安全閥調整完畢后，應進行鉛封。
(6)A47H、A47Y型雙聯彈簧式安全閥必須垂直安裝，并且最好直接安裝在容器或管道的接頭的頂部而不另設進口管。進口管內徑應不小于安全閥的進口通徑。
(7)A47H、A47Y型雙聯彈簧式安全閥推薦單獨使用一根排放管，排放管應盡可能加以彈性支撐。排放管的內徑不應小于安全閥的出口通徑，排放管的阻力應盡量小。調整、安裝
(8)A47H、A47Y型雙聯彈簧式安全閥在規定的整定壓力范圍內，可以通過旋轉調節螺桿改變彈簧的壓縮量來對開啟壓力進行調整。
(9)當要求的開啟壓力超過彈簧整定壓力范圍，需更換另一根由本公司提供的整定壓力范圍合適的彈簧然后進行調整。
(10)調整開啟壓力時，當進口介質壓力達到開啟壓力的90%以上時，不應旋轉調節螺桿，以免閥瓣跟著旋轉，損傷密封面
(11)當排放壓力或回座壓力不符合要求時，可利用調節圈進行調整，調整方法可參見我公司產品使用說明書，調整后請將鎖緊螺釘擰緊。
(12)A47H、A47Y型雙聯彈簧式安全閥調整完畢后，應進行鉛封。
(13)A47H、A47Y型雙聯彈簧式安全閥必須垂直安裝，并且最好直接安裝在容器或管道的接頭的頂部而不另設進口管。進口管內徑應不小于安全閥的進口通徑。
(14)A47H、A47Y型雙聯彈簧式安全閥推薦單獨使用一根排放管，排放管應盡可能加以彈性支撐。排放管的內徑不應小于安全閥的出口通徑，排放管的阻力應盡量小
