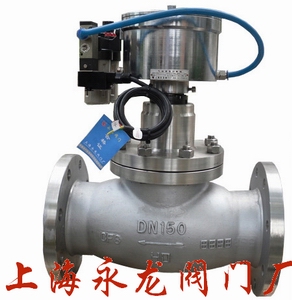

QDQ421F-40P不銹鋼氣動緊急切斷閥、、QDQ421F-40P氣動緊急切斷閥
型號：QDQ421F-40P 規格：DN25-300，類型：常閉式

氣動緊急切斷閥原理：
   QDQ421F-40P不銹鋼氣動緊急切斷閥(Stainless steel pneumatic emergency cut-off valve)在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入切斷閥氣缸時，閥瓣開啟，當需要關閉緊急切斷閥或遇有緊急情況時，將壓力泄掉即自動關閉。二、氣動緊急切斷閥是由柱塞固定在閥座上，當壓力氣體（壓縮空氣，氮氣）通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。三、閥門工作介質的流動方向，閥座端為出口，無閥座端即為進口和氣壓力方向相反。
   不銹鋼氣動緊急切斷閥裝有低熔點（易熔合金）的塞子，在出現事故時因≥80C溫度升增高易熔化泄壓來迅速關閉液氨貯罐的出入口來保證氨氣貯罐系統的安全。
切斷閥性能規范:
壓力等級：2.5/4.0Mpa
氣缸工作壓力：0.3-0.6Mpa
使用溫度：-40~+80℃
氣缸使用介質：氮氣`無水空氣
使用介質：天然氣，液化氣，液氨 ,氣體
熔閉時間：±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
閥體材料：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA（彈簧鋼）
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
緊急切斷閥安裝尺寸單位:(mm)

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30

備注：（可加裝手輪手動裝置）在斷電或者氣源不足（或常年使用彈簧失靈），可通過手輪開啟切斷閥，確保正常工作生產。可根據用戶要求法蘭加工成雙凹，雙凸，一凹一凸，更方便維修安裝，避免更改管道設施。節省人力物力。
