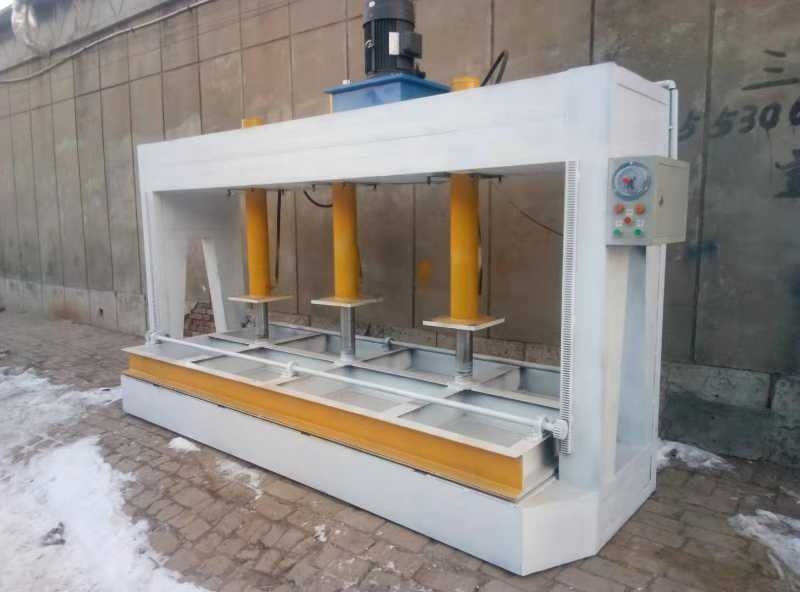

液壓木工冷壓機介紹

壓板平衡機構 ：主要由平衡升降齒條、升降齒輪、轉動軸。固定轉動軸承組成、左右兩條平衡齒條裝在機身上。轉動軸兩端固定有升降齒輪，轉動軸兩端裝有軸承，以便以轉動軸能靈活

轉動。壓板升降時，升降齒輪沒平衡齒條？合轉動，使壓板在升降過程中始終保持平衡。

液壓木工冷壓機闡述

部件說明：

配電箱

A——熱繼電器。控制油泵電機，對油泵電機實行過載保護。

B——控制電路電源變壓器。

C——交流接觸器�？刂朴捅秒姍C，對油泵電機實行失壓及零壓保護。

D——斷路器。機床電路短路或過載保護。

E、F—中間繼電器�？刂齐娫纯刂坪捅�壓時間控制。

G——時間繼電器。卸荷時間控制。

控制面板:

A——電接點壓力表。 紅色指針為工作壓力設定指針。

綠色指針為保壓壓力設定指針。

黑色指針為壓力顯示指針。

B——保壓時間繼電器。有小時h、分鐘m、秒s、三種時間設定模式供選擇。每種時間模式的最大值只能設至：

C——自動開關。

D——指示燈。

E——壓板壓緊開關。按下去壓板下壓、再按一次則下降中的壓板停止。

F——壓板松開開關。按下去壓板上升，再按一次則上升中的壓板停止。

G——停止開關，停止工作臺升降。

H——急停開關。無論機床處于何種狀態，按下此開關，則所有動作全部停止。

液壓木工冷壓機規格

裝和調試：

（1）、機床的放置

將機床放置在平整的硬質的地面上，并將機床調制到水平位置。

（2）、配電

根據電柜上所貼的配電要求，在機床電源引出線頭處接入電壓、電流和頻率相關的電源。

（3）、確認油缸電機正確轉向

先按面板上的電源啟動按鈕，然后再按壓板下降壓緊按鈕，如壓板向下壓

（如油缸缸筒已降下，則缸筒向上升），則油缸電機轉向正確，否則，應將

三相電源線中的任意兩線對調位置即可得正確的轉向。
