產品特點：適用于各種工業現場中液體流量的在線標定和巡檢測量。具有測量精度高、一致性好、操作簡單、攜帶方便等特點。是目前國內體積最小、質量最輕、真正意義上的便攜式超聲波流量計。 手持式超聲波流量計的詳細資料： 1）技術參數項目性能、參數主機四行漢字同屏顯示瞬時流量、流速、累計流量、信號狀態等內置數據記錄器，可記錄日期、累計流量、信號狀態、工作時間等RS232輸出，用于導出記錄數據或聯網檢測OCT輸出精度優于±1%流速范圍0.01－30m/s測量介質水、海上、工業污水、酒精、堿液、各種油類等單一，穩定的液體適用管材鋼、鑄鐵、不銹鋼、玻璃鋼、銅、PVC、PE等致密的管道，容許有襯里直管段上游10D，下游5D，水泵出口30D距離（D為管徑）電源內置鎳氫充電電池，可連續工作24小時尺寸200×92×32mm重量538克備注配備一體式鋁合金防護箱，可在野外惡劣環境中使用
電磁明渠流速/流量計 型號：Flow star2500 一、概述 電磁市明渠流速/流量計是一種專 為水文監測、江河流量監測、農業灌溉、市政給 排水、工業污水處理等行業流速/流量測量而設 計的一種便攜式測量儀表。它采用了特殊的微功 耗設計方案，全數字信號處理技術，使得儀表測 量更加穩定可靠，測量范圍寬，測量精度高，可 廣泛用于水文、水利、農灌、給排水等領域需要 二、特點 1、長期可連續工作測量傳感器無可活動部件，不會產生纏繞。 2、顯示器采用高清晰背光源LCD大屏幕觸摸屏顯示器，全中文漢字菜單顯示，操作簡單，使用方便，不管是白天還是夜晚都可清晰讀數。 3、儀表可同時顯示流速、水位、流量等多項測量參數。 4、功能強大，儀表可做流速儀使用，也可做流量儀使用（外接液位傳感器，可以輸入規則或者非規則斷面刨面圖）。 5、數據保存功能，最多可保存2個月測量數據。 三、主要技術參數 1、測量范圍：流速測量0.05m/s～10m/s（分辨率1mm）， （流量測量為一點法算法）渠底寬≤20m，渠深≤20m，邊坡系數0～10 2、測量精度：±1.0%FS 3、供電方式：太陽能供電，或者AC22OV,DC24V供電 4、大屏幕液晶背光源顯示器，全中文漢字顯示，可同時顯示流 速、水位、流量等測量數據 5、通訊接口：485接口 6、測量介質電導率：>50μs/cm 7、介質溫度：0℃～60℃ 8、環境溫度：-10℃～50℃ 四、工作原理 電磁式式明渠流速/流量計是利用法拉第電磁感應定律制成 的，當導電流體沿流速傳感器的交變磁場中做與磁力線垂直方向運動時，導 電流體切割磁力線產生感應電勢，在與導電流體軸線和磁力線相互垂直的流 速傳感器側壁上裝了一對信號電極，該電極把產生的感應電勢檢出。此感 應電勢與流速成正比，測出該感應電勢就可導出流過流速傳感器側面的導電 流體流速。此流速信號（感應電勢）輸入流量顯示儀經放大轉換成與流速信 號成正比的數字量信號，由此實現流速的測量。 同樣流量顯示儀將流速信號、以及人工輸入的水位數據及渠道的各種參數通 過顯示儀內設置的水利數學模型進行運算，從而得到過水端面的水流量:過 水端面水流量=渠寬×(水深-泥位高度)×邊坡系數×(平均流速×水利模型 系數)。 五、結構與組成 流速測桿 一只 流速流量顯示表 一只 超聲波液位傳感器 一只 裝支架（客戶定制選配）

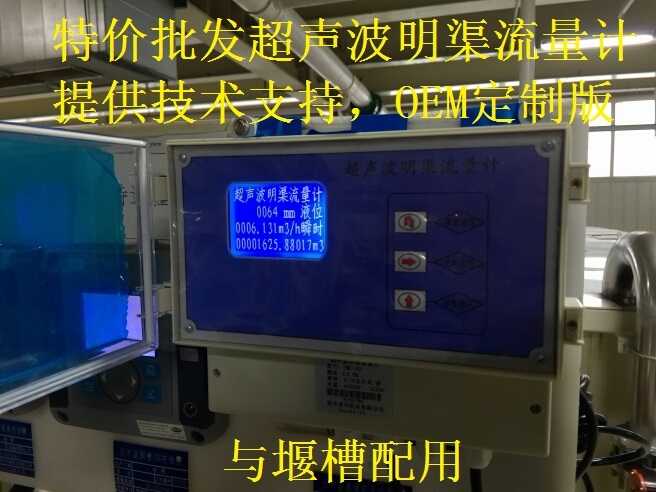

明渠超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。 特 點 微功耗、數字設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、 數字接收和數字分析，達到了全面的數字設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。 卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，準確的計量功 能。另外設計了先進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。 靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在過程中任意更換轉換器和傳感器，不影響測量準確度。 漢字技術。儀表的數據輸入和測量過程顯示全部漢字，使操作者不使用說明書即可操作。 插入式超聲流量計：可不停產裝和維護。采用陶瓷傳感器，使用我公司專用鉆孔裝置進行不停產裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。 管段式超聲流量計：需切開管路裝，但以后的維護可不停產�？蛇x擇單聲道或三聲道傳感器。 明渠超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固的硅橡膠或高溫長鏈聚合油脂）裝，裝時不損壞管路。 主要技術指標 插入式超聲波流量計 管段式超聲波流量計 明渠超聲波流量計 管徑范圍(mm) DN80-4000 DN20-2000 DN20-4000 流速范圍（m/s） 0.01～12 準確度（%） 單聲道 雙聲道 三聲道 單聲道 雙聲道 三聲道 1.5 1.0 1.0 0.5 1.0（校正0.5） 0.5 0.5 測量介質 飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、工液體、其他均質流體 管道材質 金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等） 管襯材質 玻璃鋼、沙漿、橡膠等 信號輸出 1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km.4、打印機：RS-232串口模式。打印機為選配件。5、M-BUS. 鍵 盤 2×8漢字鍵盤 顯示器 2×10漢字顯示或英文顯示 測量功能 顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。 數據存貯 可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。 環境溫度 轉換器：-10～45℃（特殊環境請說明）傳感器：-40～+60℃（常溫型） -40～+160℃(高溫型) 傳感器材質 不銹鋼和陶瓷 不銹鋼和普通碳鋼 常溫型為尼龍高溫型為合金鋁 傳感器承壓能力 管內部分壓力小于4.5MPa DN20～700mm小于2.5MPaDN800～2000mm小于1.6MPa 與管道內壓力無關建議不浸水工作 傳感器防護等級 IP68 轉換器防護等級 壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67 防爆等級 EXdⅡBT6 傳感器電纜長度 < 500m < 500m < 300m 傳感器電纜型號 專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜 工作電源 AC220V, DC12～36V 0.8A (可選) 轉換器外形尺寸 壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm 傳感器外形尺寸 220×ø20(桿部)×ø50（連接部)mm 見管段傳感器數據表 60×40×35mm 轉換器重量 壁掛式：1.2Kg 盤裝式：0.8Kg 一體式：1.4Kg 傳感器重量 0.7Kg/支 見管段傳感器數據表 0.2Kg/支 熱量測量功能 測量供熱量、熱損耗、入口溫度、出口溫度
