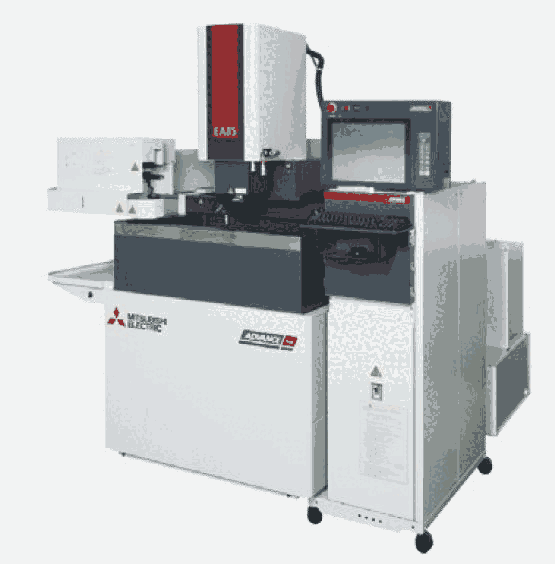

三菱電機放電加工機 EA8S 簡介
三菱電機放電加工機 EA8S 是三菱電機自主研發的一款高精度鏡面電火花機器，特點是簡便編程系 統，簡便保養設計，利用加工條件的合理化實現高品質加工面、加工精度、提高加工速度更高效的滿足 客戶各種加工需求。具有以下特點：
1. 三菱電機自主的 64 位控制器，自主三菱伺服放大器，變頻器和電機，節能和穩定性能*佳
2. 模塊化的操作界面，便于操作人員*易上手。
3.大幅減少研磨的工序
?利用新鏡面回路（HGM）實現高品質加工面可減少研磨的工序
?針對難拋光的連接器模具很有優勢
4.提高點膠口的加工速度
?利用*新加工條件實現提高點膠口的加工速度
5.提高針對汽車連接器的清角 30um 以上加工速度
?利用新加工條件實現提高角 30um 以上領域的加工速度 6 石墨加工的高生產性
?利用石墨電*低消耗技術（IDPM2）實現提高效率和高精度加工
?可實現減小石墨電*消耗*大 90%
7.高信賴性的機床配置
?標配帶 Z 軸光柵尺實現穩定持續加工
8.合理抬刀動作處理 SS Jump5 提高大面積加工的效率和穩定性
9.為提高自動化對應能力，標配帶內藏 Built-in Scheduler
?多工件放在工作臺上的加工很容易
?可通過機床 NC 裝置控制刀庫動作 10.中心式自動潤滑系統；
11.自動升降式工作液漕；
12.模塊化設計電控柜集成胡脈沖電源，從粗加工到精加工自動進行各種形式的加工
?含有超硬加工回路，鏡面精加工回路，毛面精加工回路，石墨加工回路，狹隙加工回路
13. 排煙安全裝置和自動滅火裝置
14.機床為三軸三聯動，所有軸自動潤滑，都有防銹和防液保護，且床身為鑄鐵結構。
二．技術規格及配置
機床型號：EA8SM 大連制造 標準配置
|
序號 |
項目 |
參數 |
|
一 |
機床組成 |
|
|
1 |
機床主機 |
標準配置 |
|
2 |
加工液箱 |
標準配置 |
|
3 |
加工液溫控制裝置(壓縮機式) |
標準配置 |
|
4 |
加工電源柜 |
FP80S |
|
5 |
CNC 數控裝置 |
三菱 64BIT |
|
6 |
加工液分配器 |
標準配置 |
|
7 |
380V-200V 變壓穩壓器 |
15KVA(臺灣制造) |
|
8 |
自動潤滑裝置 |
標準配置 |
|
9 |
滅火裝置 |
標準配置 |
|
10 |
工具箱 |
標準配置 |
|
11 |
夾具 |
簡易型 |
|
12 |
照明燈 |
標準配置 |
|
13 |
加工液分配器 |
標準配置 |
|
二 |
機床本體規格 |
|
|
1 |
機床總重量(kg) |
2000 |
|
2 |
加工槽內部尺寸(mm) |
800×520×300 |
|
3 |
*大工件尺寸(mm) |
770×490×290 |
|
4 |
*大工件重量(kg) |
550 |
|
5 |
工作臺尺寸(mm) |
500×350 |
|
6 |
XYZ 軸行程(mm) |
300×250×250 |
|
7 |
工作臺到安裝板的距離(mm) |
150~400 |
|
8 |
*大電*重量(kg) |
25 |
|
三 |
加工液箱 |
|
|
1 |
加工液箱容量(L) |
260 |
|
2 |
過濾方式 |
紙芯過濾器 |
|
3 |
加工液冷卻方式 |
壓縮機式冷卻裝置 |
|
二 |
電源組成 |
|
|
1 |
型號 |
|
|
2 |
晶體管脈沖回路 |
TP 回路 |
|
3 |
斜坡控制回路 (用于超低損耗加工) |
SC 回路 |
|
(用于超低損耗精加工) |
a-SC 回路 |
|
|
4 |
新高速精加工回路 |
PS 回路 |
|
5 |
鏡面精加工回路 |
GM 回路 |
|
6 |
模糊控制電路 |
標準配置 |
|
7 |
*佳放電控制 |
DynaTech |
|
8 |
*大加工電流峰值(A) |
80 |
|
9 |
Hybrid Pack 特殊加工對象專 用加工條件組 |
標準配置 |
|
10 |
鏡面精加工回路 |
標準配置 |
|
11 |
*佳表面粗糙度(Ra) |
≤0.1μm |
