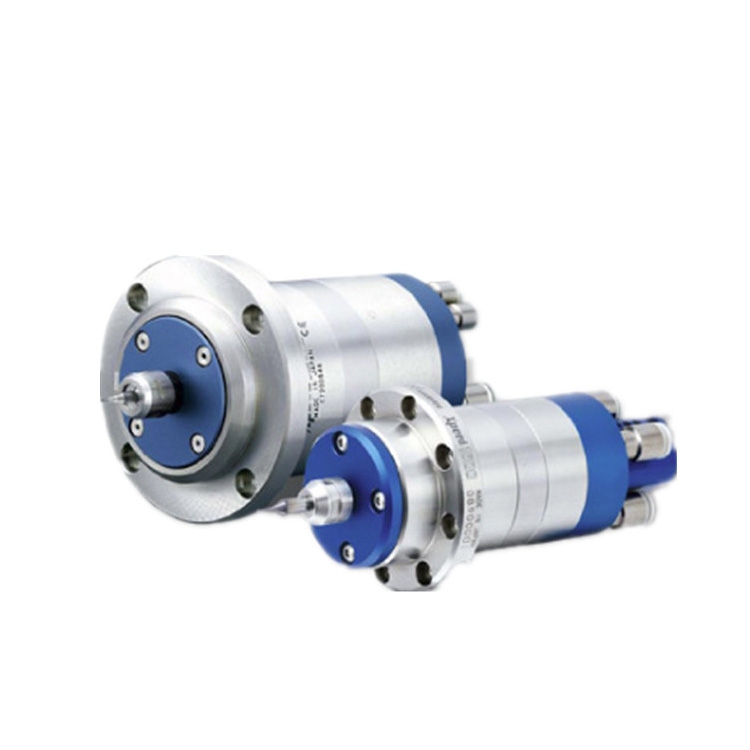

NAKANISHI  中西16萬轉氣浮超高速主軸XPEED1600

日本NAKANISHI高速氣浮主軸xpeed1600，直徑φ40mm，旋轉速度可達16萬轉/min，精度1μm以內，使用壽命長，可適用于微小孔徑加工、陶瓷、超硬合金等的內面切削等高精度加工。

氣浮高速主軸xpeed1600產品特點

    ○追求精致的加工精度

    ○使用微小先端工具，可以延長使用壽命提高加工精度

    ○裝載精密加工成型的軸與軸承，有效抑制偏芯振動，實現高回轉精度

    ○對微小孔徑加工、陶瓷、超硬合金等的內面切削等高精度加工

    ○由于使用了軸浮無接觸回轉結構，對主軸的延長使用壽命起到很大幫助

氣浮高速主軸xpeed1600主要參數

氣浮高速主軸xpeed1600產品尺寸

主體安裝方法：法蘭安裝方法

 M3的螺栓（8個位置，呈45°角，PCD47）

軸承的負荷能力：徑向：小于15N，推力：小于25N

（軸承供氣壓力0.6MPa）

軸承類型：空氣靜壓軸承

   可用研磨用軸：直徑小于φ2.0mm（對于4.0mm刀柄）

空氣軸承適當的空氣壓力：0.6MPa

軟管直徑：軸承供應φ4mm（2處）

渦輪供氣6mm（2處）

空氣軸承耗氣量：40NL/min

空氣渦輪適當的空氣壓力：0.15——0.45MPa

  其他：旋轉速度標志的檢測

空氣渦輪耗氣量：160NL/min

氣浮高速主軸xpeed1600配件

    < 標準配件 >

l  夾頭4.0mm (CHA-4.0AA) 夾頭螺母 (CHN-3A)

l  4軟管（透明2m）：1根 6軟管（藍色2m）：1根。

l  6插頭：2個 4插頭：2個。

l  階梯式測試棒（2.0mm x4.0mm x34L）：1支。

l  棒形扳手（K- 277）：1只 扭力扳手（10毫米）：1只。

l  六角扳手（2 mm）：1只。

l  內六角按鈕頭螺栓（M3x5L）：1只

l  墊片（M3）：1件。

<可選配件 >

l  可選夾頭 (CHA 系列) ： 0.5~4.0mm
