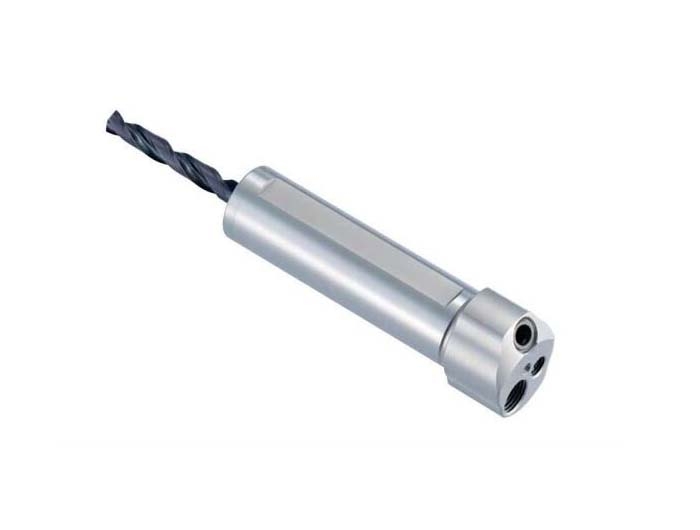

走心機背面緊固型液壓刀柄

      背面緊固型走心機刀柄，又稱為走心機背軸急掛架刀套，走心機刀套，走心機背軸急掛架刀柄，走心機刀柄，高精度，高剛性，重復拆裝精度在1μm以下。只需一把T型扳手就可以輕松進行緊固、拆卸。 走心機刀柄的革命性變化，使用液壓刀柄為高精度鉆鉸加工提高強有力支持。

背面緊固型走心機刀柄產品結構

    高精度、高剛性的一體型內部結構，采用刀柄本體與內襯套一體化的結構，使用壽命長，精度更穩定。另外，通過2個液壓室的兩點夾持設計，減少刀具的實際伸出長度，進一步提高了剛性。

背面緊固型走心機刀柄產品特點

（1）重復拆裝精度在1μm以下，可延長刀具的使用壽命；

（2）由于夾緊刃具前后刃具的伸出長不變，因此易于在機內調整刃具伸出長。

背面緊固型液壓刀柄尺寸

背面緊固型液壓刀柄功能

（1）可從與刃具相反的方向用扳手緊固，最適合在正側面使用；

（2）冷卻液配管用RC(PT)1/8 螺絲連接，適用于帶油孔鉆頭。

（3）采用纖細設計，避免與相鄰刀具干涉。

背面緊固型液壓刀柄型號規格

背面緊固型液壓刀柄安裝示例
