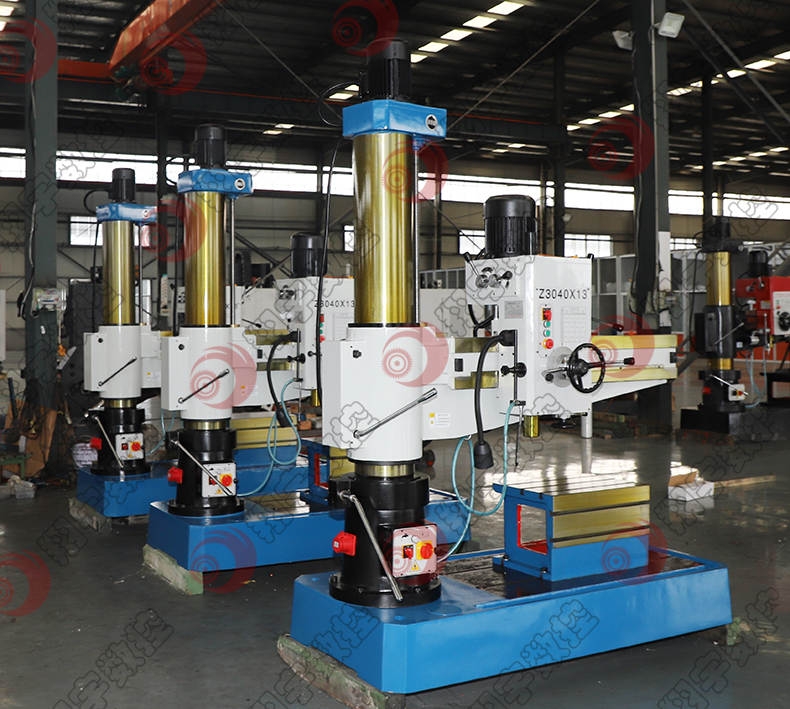

Z3040搖臂鉆床鉆孔直徑40mm，是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按機床夾緊結構分類，搖臂鉆可以分為液壓搖臂鉆床和機械搖臂鉆床在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見機床。
二、運動形式
當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：
（1）搖臂鉆床的主運動為主軸的旋轉運動
（2）進給運動為主軸的縱向進給
（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。
三、主要技術參數
|
搖臂鉆床參數項目 |
Z3040 * 13A（雙立柱） |
||
|
|
鉆孔直徑（mm） |
40 |
|
|
|
主軸端面至工作臺距離（mm） |
260-1000 |
|
|
|
主軸中心至立柱母線距離（mm） |
360-1000 |
|
|
|
主軸行程（mm） |
200 |
|
|
|
主軸錐孔（莫式） |
4 |
|
|
|
主軸轉數范圍（rpm） |
32-1220 |
|
|
|
主軸轉數級數 |
12 |
|
|
|
搖臂回轉角度（°） |
360 |
|
|
|
主電機功率（kw） |
2.2 |
|
|
|
升降電機功率（kw） |
1.5 |
|
|
|
機床重量（kg） |
1500 |
|
|
|
外形尺寸（mm） |
1850*830*2320 |
|
四、公司簡介：
山東翔宇數控機床有限公司主要致力于金屬帶鋸床、加工中心、數控車床、搖臂鉆床、立式鉆床、立式銑床、臥式銑床、炮塔銑床、鉆銑床等產品的研發、生產。
