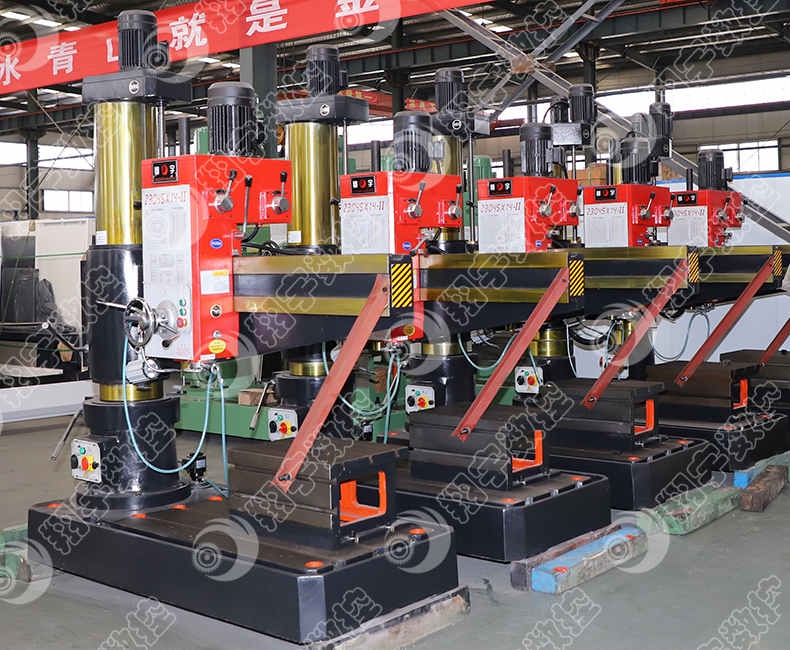

Z3045搖臂鉆電子鎖緊，鉆孔直徑45mm適用范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床的主要變型有滑座式和萬向式兩種�；綋u臂鉆床是將基型搖臂鉆床的底座改成滑座而成，滑座可沿床身導軌移動，以擴大加工范圍，適用于鍋爐、橋梁、機車車輛和造船，機械行業，等行業。
二．結構特點：
1、主要關鍵件選用高強度鑄鐵和鋼材 ；
2、經專業化設備連續加工確�；A部件精良；
3、采用液壓預選變速機構可節省輔助時間；
4、主軸正反轉停車制動變速空檔等動作用一個手柄控制輕便快捷；
5、主軸箱搖臂內外柱采用液壓驅動的菱形塊夾緊機構夾緊可靠；
6 、 16級主軸轉速與進給可選配出經濟 的切削 ；
7、搖臂導軌外柱圓表面主軸主軸套筒及內外柱回轉滾道等處均進行了淬火處理可長期保持機床精度的穩定延長了使用壽命 ；
8、完善的保護裝置和外柱防護 ；
9、在結構設計方面和在制造過程中采取了有效措施使得機床的精度持久和整機的使用壽命均為加大延長。
三．用途：
廣泛的大型設備用來鉆孔擴孔锪平面鉸孔攻螺絲鏜孔廣泛適用于機械加工各部門
四.運動形式：
當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：
（1）搖臂鉆床的主運動為主軸的旋轉運動
（2）進給運動為主軸的縱向進給
（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。
五．主要技術參數：
|
搖臂鉆床參數項目 |
Z3045（電子鎖緊） |
|
鉆孔直徑（mm） |
45 |
|
主軸端面至工作臺距離（mm） |
260-1000 |
|
主軸中心至立柱母線距離（mm） |
360-1400 |
|
主軸行程（mm） |
320 |
|
主軸錐孔（莫式） |
4 |
|
主軸轉數范圍（rpm） |
22-1220 |
|
主軸轉數級數 |
12 |
|
搖臂回轉角度（°） |
360 |
|
主電機功率（kw） |
3 |
|
升降電機功率（kw） |
1.5 |
|
機床重量（kg） |
1600 |
|
外形尺寸（mm） |
1900*810*2300 |
六．公司介紹
山東翔宇數控機床有限公司主要致力于金屬帶鋸床、加工中心、數控車床、搖臂鉆床、立式鉆床、立式銑床、臥式銑床、炮塔銑床、鉆銑床等產品的研發、生產。
