1、機床用途：

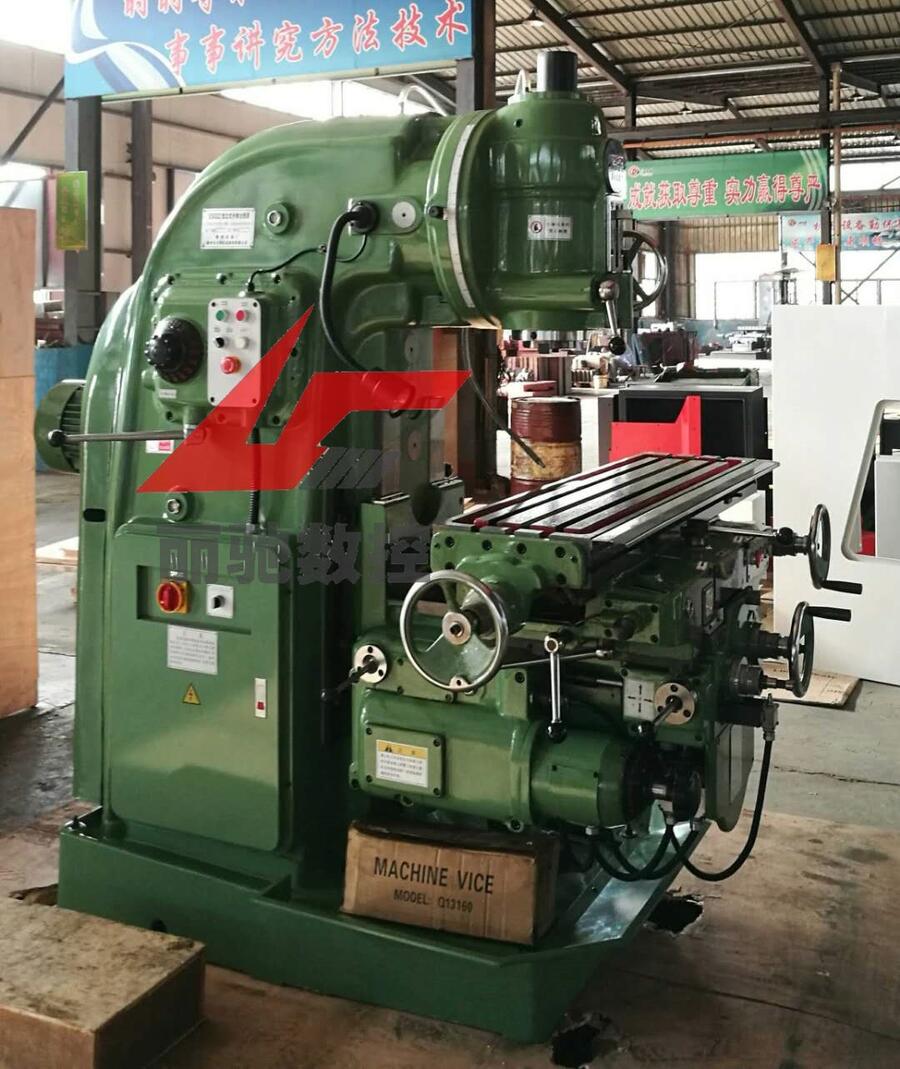

X5032系列型立式升降臺銑床是一種使用范圍很廣的機床，它適用于各種棒狀銑刀、角度銑刀及端面銑刀來銑削平面、斜面、溝槽、齒輪等。如果裝上分度頭的同時，把分度頭的軸與工作臺的縱向絲杠掛輪架聯系起來，尚能銑切螺旋面。本機床還可以裝圓工作臺，用以銑切凸輪及弧形槽。
本機床適用于各種機械加工行業，從小規模的機械修理站到大量生產的部門都可以使用。
2、X5032系列型立式升降臺銑床具有下列性能：
機床結構本身具有足夠的剛性，能承受較重負荷的切削工作。
機床有足夠的功率和很廣的變速范圍，能充分發揮刀具效能，并能使用硬質合金刀具進行高速切削。在機床的前面和左面，各有一套功能相同的按鈕和操縱手柄（即復式操縱裝置），使工作者能選擇最方便的位置進行工作。機床操作方便簡單。主軸的起動、停止和工作臺快速移動的開動，都有明顯的按鈕。工作臺進給可以由手柄操縱，其進給方向和操作手柄所指的方向一致，也可機動。主軸的轉速和進給量用變速盤來選擇。主軸變速和進給變速機構均裝有沖動裝置，使變速時齒輪順德嚙合。機床的主要傳動零件均用合金鋼制成，容易磨損的零件均用耐磨材料制成，保證了機床有足夠長的使用壽命。
容易磨損的部分設有消除間隙的調整裝置，保證機床的精度和工作平穩。機床有良好的安全裝置。手動進給和機動進給間有互鎖機構，行程有限位撞塊保證了操作者及機床的安全。
機床主傳動采用電磁離合器制動，迅速、平穩。當加工完畢或其它原因而需停止機床時，只要按一下“停止”按鈕，機床的全部運動立即停止。機床能進行順銑和逆銑加工。工作臺在三個方向上（縱向、橫向和垂向）都能進行快速移動，減少輔助時間，提高生產效率。
工作臺橫向和垂向方向的移動，集中地由一個手柄操縱。操縱者用該手柄可以控制工作臺兩個方向的進給運動。
機床有完善的潤滑系統，重要的傳動零件和軸承由機動油泵進行自動潤滑，同時設有指示器進行經常檢查，需要手動潤滑的部位其加油點均設在明顯處。各重要傳動件和主軸均安裝在滾動軸承上，提高了傳動效率。主軸上滾動軸承還能調整，保證了主軸精度。X5032型銑床三向進給絲杠為梯行絲杠，X5032A型銑床三向進給絲杠為滾珠絲杠。
3、技術特性
|
參 數 |
單位 |
X5032、X5032A |
X5032B |
|
工作臺面積（寬×長） |
mm |
320×1325 |
320×1600 |
|
工作臺縱向行程（手動/機動） |
mm |
700/680 |
900/880 |
|
工作臺橫向行程（手動/機動） |
mm |
255/240 |
255/240 |
|
工作臺垂向行程（手動/機動） |
mm |
370/350 |
370/350 |
|
T型槽數 |
mm |
3 |
3 |
|
T型槽寬度 |
mm |
18 |
18 |
|
T型槽間距 |
mm |
70 |
70 |
|
主軸孔錐度 |
|
7：24 ISO50 |
7：24 ISO50 |
|
主軸孔徑 |
mm |
Φ29 |
Φ29 |
|
主軸前軸承直徑 |
mm |
90 |
90 |
|
主軸軸向移動距離 |
mm |
70 |
70 |
|
立銑頭回轉角度 |
mm |
±45° |
±45° |
|
主軸端面到工作臺面距離 |
mm |
45～415 |
45～415 |
|
床身垂直導軌到主軸中心線的距離 |
mm |
350 |
350 |
|
主軸轉速級數 |
|
18 |
18 |
|
主軸轉速范圍 |
r.p.m |
30～1500 |
30～1500 |
|
工作臺進給量級數 |
|
18 |
18 |
|
工作臺縱向進給范圍 |
mm/min |
23.5～1180 |
23.5～1180 |
|
工作臺橫向進給范圍 |
mm/min |
15～786 |
15～786 |
|
工作臺垂向進給范圍 |
mm/min |
8～394 |
8～394 |
|
工作臺縱向快速移動速度 |
mm/min |
2300 |
2300 |
|
工作臺橫向快速移動速度 |
mm/min |
1540 |
1540 |
|
工作臺垂向快速移動速度 |
mm/min |
770 |
770 |
|
電源總容量 |
KVA |
11 |
11 |
|
主電機功率 |
Kw |
7.5 |
7.5 |
|
主電機轉速 |
r/min |
1440 |
1440 |
|
進給電機功率 |
Kw |
1.5 |
1.5 |
|
進給電機轉速 |
r/min |
1400 |
1400 |
|
冷卻泵電機功率 |
Kw |
0.125 |
0.125 |
|
冷卻泵輸出流量 |
L/min |
22 |
22 |
|
機床外形尺寸（長×寬×高） |
mm |
X5032： 2294×1770×1904 |
|
|
X5032B： 2294×2050×1904 |
|||
|
承重 |
Kg |
500 |
500 |
|
機床重量 |
Kg |
2900 |
3000 |
