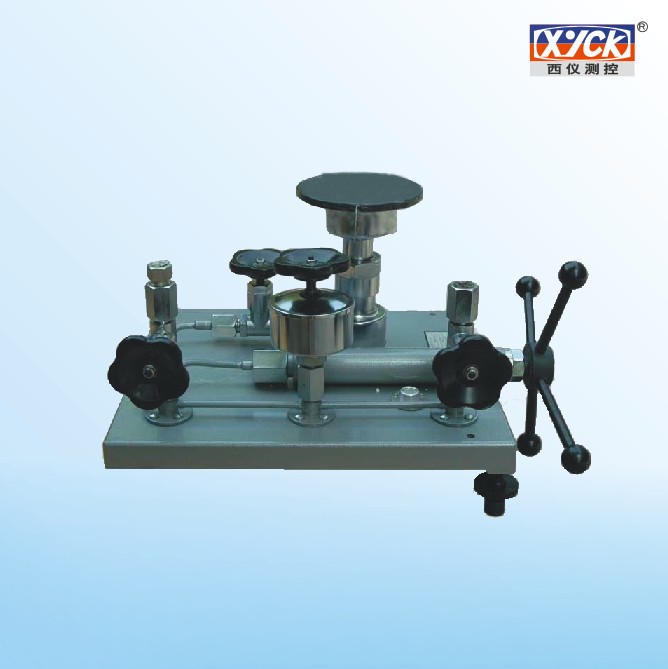

活塞式壓力計-YS6 --> 產品介紹：
精確度等級：0.05級和0.02級
參數 |
單位 |
值力值 |
|||||
0.6MPa |
6 MPa |
25MPa |
60 MPa |
||||
測量上限 |
MPa |
0.6 |
6 |
25 |
60 |
60 |
|
測量下限 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
1 |
|
活塞公稱面積 |
cm2 |
1 |
0.5 |
0.2 |
0.1 |
0.05 |
|
底盤及 活 塞 |
公稱 質量 |
㎏ |
0.4 |
0.5 |
1 |
1 |
0.5 |
產生 產壓力 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
1 |
|
專用 砝碼 |
公稱 質量 |
㎏ |
0.1；0.5 |
0.5；2.5 |
1;5 |
1;5 |
0.5;2.5 |
產生 的壓力 |
MPa |
0.01;0.05 |
0.01;0.5 |
0.5;2.5 |
1;5 |
1;5 |
|
數量 |
個 |
6;10 |
4;11 |
4;9 |
4;11 |
1;11 |
|
兩端鎖母 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
||
重量 |
㎏ |
35 |
65 |
85 |
95 |
75 |
|
工作液體 |
變壓器油20℃時運動粘度9~12厘沲酸值不大于0.5毫克KOH/克 |
癸二酸二(2-乙基己基)酯20℃時運動黏25mm2/s，酸值不大于0.05毫克 KOH/克
|
|||||
型號及規格代號
型號 |
測量范圍（MPa） |
YS-6 |
0.04~0.6 |
YS-60 |
0.1~6 |
YS-250 |
0.5~25 |
YS-600 |
1~60 |
YS-600C |
1~60（活塞有效面積為0.05cm2 |
活塞壓力計參數主要包括:活塞有效面積參數、活塞底盤及其連接件質量參數、砝碼的公稱質量和尺寸參數、活塞壓力計量程參數、精度等級等參數。這些參數均為重要的活塞壓力計參數。是活塞壓力計選型要點，也是活塞壓力計選型的基本依據。活塞壓力計參數表是輔助產品選型的專用表格，該參數表側重分列了活塞的有效面積、砝碼配置等參數，同時還列入了砝碼質量等參考技術參數。請您靈活運用這些參數，選擇適合您使用的活塞壓力計。
型號 |
YS-600活塞式壓力計 |
精度等級： |
0.05%: 0.02% |
測量范圍： |
1 ～ 60 MPa |
活塞面積： |
公稱面積 0.1 平方厘米 |
底盤活塞 |
公稱質量 1kg 所產生的標準壓力值為 1 MPa |
專用砝碼 |
標配砝碼：公稱質量 1kg 4 塊 所產生的標準壓力值為 1MPa×4 = 4 MPa |
標配砝碼：公稱質量 5kg 11塊 所產生的標準壓力值為 5MPa×11 = 55 MPa |
|
選配砝碼須在定貨時提前說明 |
『活塞壓力計』尺寸——本頁提供的這幅活塞壓力計尺寸圖，對其外廓尺寸以及工作狀態下的變動高度進行了必要的尺寸標注，希望能方便您的安裝使用
