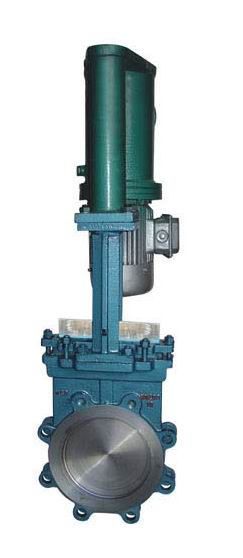

電液動對夾式刀型閘閥

產品價格：￥2000（人民幣）

規格：200

發貨地：浙江溫州永嘉甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

產品概述
該產品通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區集中或程序控制，廣泛應用于冶金、電力、煤炭、礦山、水利等行業，是一種應用性強的新型更新替代產品。

特點
◎機、電、液、儀一體化，實現現場控制，集中監控或自動控制。
◎無級調力，運行平穩，沖擊力小，適用于較高壓力場合。
◎節能，液壓傳動效率高達80%
◎閥門整體結構緊湊，體積小，無需液壓泵站。
◎可控制任意閥位并可鎖定。

電液動對夾式刀型閘閥應用范圍及領域：

刀型閘閥，也叫刀形閘閥、刀閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
（如有疑問，請來電咨詢15888215509）

電液動對夾式刀型閘閥主要零部件材料：

閥體、上蓋	碳鋼、不銹鋼
閥板	不銹鋼
閥桿	不銹鋼
密封圈	橡膠、四氟、不銹鋼、硬質合金

（如有疑問，請來電咨詢15888215509）

電液動對夾式刀型閘閥主要性能規范：

公稱壓力	PN
殼體試驗	1.5 Mpa
密封試驗	1.1 Mpa
工作溫度	橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
適用介質	糖漿、紙漿、污水、煤漿、灰、渣水混合物

（如有疑問，請來電咨詢15888215509）

電液動對夾式刀型閘閥執行標準;

設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

（如有疑問，請來電咨詢15888215509）

電液動對夾式刀型閘閥主要外形尺寸：外形尺寸單位：mm

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480

（如有疑問，請來電咨詢15888215509）

電液動對夾式刀型閘閥是一種整體式刀閘閥結構,其結構包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當刀閘閥開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止刀閘閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更長，維護更簡單，法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活。
（如有疑問，請來電咨詢15888215509）

電液動對夾式刀型閘閥訂貨須知：

①產品名稱與型號。
②公稱直徑。
③閥體材質。
④公稱壓力。
⑤使用介質。
⑥連接方式。
⑦使用溫度。
⑧驅動方式。
⑨密封形式。
⑩是否帶附件以便我們的為您正確選型。
（如有疑問，請來電咨詢15888215509）

電液動對夾式刀型閘閥報價說明：

1.本產品按相關標準生產、質量三包，質保期一年。
2.以上報價均含有17%的增值稅，但不包含物流運費。
3.如有對產品功能描述任何疑問請來電咨詢，我們將有專業人員為您解答。
4.由于市場原材料價格波動或供需變化，個別產品價格會有所變動，請以我們專業銷售人員的報價為準，對此帶來的不便，請您諒解。
感謝您訪問我們公司網站，如有任何疑問.您可以致電給我們15888215509，我們一定會盡心盡力為您提供優質的服務！
