序號
|
零件名稱
|
材料
|
序號
|
零件名稱
|
材料
|
備注
|
1
|
閥體
|
HT250
|
5
|
支架
|
注1：橡膠的牌號取決于介質和溫度。
2：閘板材質取決于介質成分。
|
|
2
|
密封圈
|
橡膠（注1）
|
6
|
閥桿
|
||
3
|
閘板
|
不銹鋼（注2）
|
7
|
螺母
|
ZHMn58－2－2
|
|
4
|
密封條
|
聚四氟乙烯
|
8
|
手輪
|
QT40－17
|
氣缸內徑（mm）
|
Φ40
|
Φ50
|
Φ63
|
Φ80
|
Φ100
|
Φ125
|
Φ160
|
Φ200
|
Φ250
|
|
理論活塞作用力（N）
（以工作壓力為0.4MPa時為準）
|
推力
|
490
|
760
|
1215
|
1960
|
3077
|
4800
|
7869
|
12308
|
19227
|
拉力
|
410
|
680
|
1030
|
1770
|
2675
|
4400
|
7379
|
10035
|
18463
|
|
工作介質
|
經凈化含油霧壓縮空氣
|
|||||||||
工作壓力(MPa)
|
0.15－1
|
|||||||||
環境溫度(℃)
|
－10－+80
|
|||||||||
相對濕度
|
95
|
|||||||||
活塞運動速度(mm/g)
|
50－500
|
|||||||||
耐久性(KM)
|
600
|
|||||||||
氣缸內徑
|
Φ40
|
Φ50
|
Φ63
|
Φ80
|
Φ100
|
Φ125
|
Φ160
|
Φ200
|
Φ250
|
行程選用范圍
|
400
|
500
|
800
|
800
|
1500
|
1500
|
2000
|
2000
|
2500
|
缸徑
|
空氣壓力kg/cm2
|
||||||||
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
12
|
0.445
|
0.665
|
0.885
|
1.104
|
1.324
|
1.543
|
1.763
|
－
|
－
|
16
|
0.792
|
1.182
|
1.573
|
1.963
|
2.352
|
2.743
|
3.133
|
－
|
－
|
20
|
1.24
|
1.86
|
2.45
|
3.07
|
3.68
|
4.29
|
4.90
|
5.51
|
6.13
|
25
|
1.94
|
2.89
|
3.83
|
4.79
|
5.75
|
6.71
|
7.67
|
8.61
|
9.57
|
30
|
2.78
|
4.15
|
5.53
|
6.90
|
8.27
|
9.64
|
11.02
|
12.39
|
13.76
|
32
|
3.18
|
4.73
|
6.28
|
7.85
|
9.41
|
10.98
|
12.55
|
14.10
|
15.66
|
40
|
4.95
|
7.40
|
9.83
|
12.26
|
14.69
|
17.16
|
19.60
|
22.04
|
24.47
|
50
|
7.73
|
11.55
|
15.35
|
19.15
|
22.95
|
26.80
|
30.63
|
34.42
|
38.24
|
63
|
12.27
|
18.34
|
24.37
|
30.41
|
63.44
|
42.55
|
48.62
|
54.55
|
60.71
|
80
|
19.78
|
29.57
|
29.30
|
49.03
|
58.76
|
68.61
|
78.40
|
88.13
|
97.85
|
100
|
30.9
|
46.2
|
61.4
|
76.6
|
91.8
|
107.2
|
122.5
|
137.7
|
152.9
|
125
|
48.3
|
72.2
|
96.0
|
119.7
|
143.5
|
167.5
|
191.4
|
215.2
|
238.9
|
150
|
69.5
|
103.9
|
138.2
|
172.5
|
206.9
|
241.2
|
275.5
|
309.8
|
344.1
|
160
|
79.1
|
118.3
|
157.2
|
196.1
|
235.0
|
274.4
|
313.6
|
352.6
|
391.5
|
180
|
100.0
|
149.7
|
199.0
|
248.2
|
297.5
|
347.4
|
369.9
|
446.2
|
495.4
|
200
|
123.6
|
184.8
|
245.6
|
306.4
|
367.2
|
428.8
|
490.0
|
550.8
|
611.6
|
（如有疑問，請來電咨詢15888215509）
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
4、驅動方式為氣動

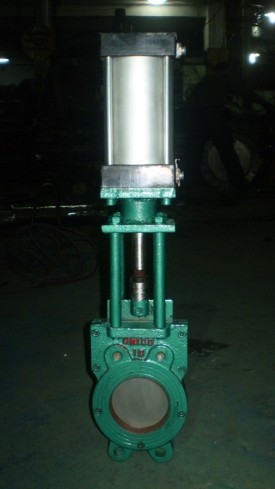

Z673X氣動漿液閥引用標準
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
Z673X氣動漿液閥性能材料
型號 |
Z673X-2.5 |
Z673X-6 |
Z673X-10 |
Z673X-16 |
|
工作壓力（MPa） |
0.25 |
0.6 |
1.0 |
1.6 |
|
適用介質 |
煤漿、糠漿、紙漿、泥漿、污水、礦渣等 |
||||
適用溫度（℃） |
≤120 |
||||
材料 |
閥體 |
灰鑄鐵 |
|||
閘板 |
鉻鎳鈦不銹鋼 |
||||
閥體密封圈 |
合成橡膠或聚四氟乙烯 |
||||
閥桿 |
鉻不銹鋼 |
||||
支架 |
碳素鋼 |
||||
填料 |
聚四氟乙烯 |
||||
（如有疑問，請來電咨詢15888215509）
Z673X氣動漿液閥主要外形及連接尺寸(mm)
公稱壓力mm |
L |
D |
D1 |
H |
n-M |
|
PN0.6 |
PN1.0 |
|||||
50 |
48 |
48 |
125 |
100 |
335 |
4-M16 |
65 |
48 |
48 |
145 |
120 |
363 |
4-M16 |
80 |
50 |
50 |
160 |
135 |
395 |
4-M16 |
100 |
50 |
50 |
180 |
155 |
465 |
8-M16 |
125 |
50 |
50 |
210 |
185 |
530 |
8-M16 |
150 |
60 |
60 |
240 |
210 |
630 |
8-M20 |
200 |
60 |
60 |
295 |
265 |
750 |
8-M20 |
250 |
70 |
70 |
350 |
318 |
900 |
12-M20 |
300 |
70 |
80 |
400 |
368 |
1120 |
12-M20 |
350 |
80 |
80 |
460 |
430 |
1260 |
16-M20 |
400 |
90 |
90 |
515 |
482 |
1450 |
16-M22 |
450 |
90 |
120 |
565 |
532 |
1600 |
20-M22 |
500 |
90 |
130 |
620 |
585 |
1800 |
20-M22 |
600 |
140 |
140 |
725 |
685 |
2300 |
20-M27 |
700 |
140 |
140 |
840 |
800 |
2500 |
24-M27 |
800 |
190 |
190 |
950 |
898 |
2800 |
24-M30 |
900 |
203 |
203 |
1050 |
1005 |
3100 |
28-M30 |
1000 |
216 |
216 |
1160 |
1115 |
3400 |
28-M30 |
1200 |
254 |
254 |
1380 |
1325 |
3600 |
32-M36 |
