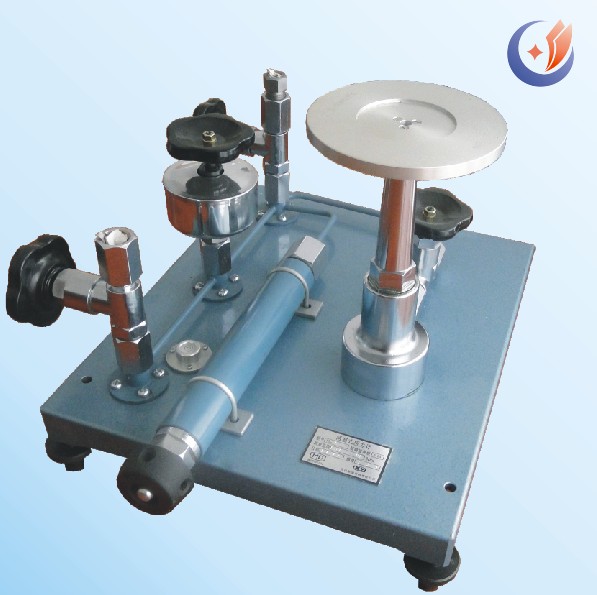

活塞式壓力計參數0.02、0.05級是基于帕斯卡定律及流體靜力學平衡原理產生的一種高準確度、高復現性和高可信度的標準壓力計量儀器 . 活塞式壓力計參數0.02、0.05級也常簡稱活塞壓力計或壓力計，也有稱之為壓力天平，主要用于計量室、實驗室以及生產或科學實驗環節作為壓力基準器使用，也有將活塞式壓力計參數0.02、0.05級直接應用于高可靠性監測環節對當地其它儀表的表決監測。
活塞式壓力計參數0.02、0.05級性能特點
活塞式壓力計參數0.02、0.05級完全符合JJG59-2007 《活塞式壓力計參數0.02、0.05級》、 JJG99-2006 《砝碼》國家計量檢定規程，運用我廠 50 年核心技術推出的活塞式壓力計參數0.02、0.05級。
活塞和活塞筒采用高強度，高硬度和低溫度線脹系數的合金鋼、碳化鎢等材料制成，溫度膨脹系數小、變形量小，因而保證活塞有效面積周期變化率較小 從而保證活塞壓力計有極高的靈敏度 。
活塞和活塞筒經精工研磨，其圓度誤差和間隙極小 ，工作介質采用低黏度的癸二酸脂，因而極大的提高活塞轉動延續時間，也就相應減小活塞下降速度，提高活塞鑒別力。 出于檢定工作的需要，使活塞有效面積相對較小，因此砝碼總質量相對較輕，節省勞動強度。
活塞式壓力計參數0.02、0.05級采用托盤直接加載，避免了附加垂直力，降低了砝碼重心， 相應減小砝碼側向附加誤差。
使活塞轉動更平穩。
活塞工作位置采用位移傳感器監測，具有靈敏、醒目、準確的優點。
活塞式壓力計參數0.02、0.05級砝碼已經進行壓力形變系數和當地重力加速度的修正。
活塞式壓力計參數0.02、0.05級送檢時只需送檢活塞測量系統，體積小、重量輕。
型 號 |
YS-600 |
備注 |
||||||||||||||||
測量范圍(MPa) |
1 ～ 60 |
最小間隔值 1 |
||||||||||||||||
精度等級(%) |
0.05 |
0.02 |
||||||||||||||||
活塞有效面積[公稱面積](平方厘米) |
0.1 |
0.1 |
||||||||||||||||
活塞及其 |
公稱質量(kg) |
1 |
1 |
活塞底盤及其連接件的整體質量決定活塞壓力計的測量下限值 |
||||||||||||||
產生壓力值(MPa) |
1 |
1 |
||||||||||||||||
活塞、活塞筒材料 |
碳化鎢 |
|||||||||||||||||
活塞工作位置指示方式 |
專用指針式物位儀表 |
|||||||||||||||||
壓力發生系統 |
柱塞式預壓泵加螺旋式調壓器 |
|||||||||||||||||
標配 |
公稱質量(kg) |
1 |
2 |
5 |
1 |
2 |
5 |
需要增加砝碼數量或需要非標砝碼必須在訂貨時說明 |
||||||||||
產生壓力(MPa) |
1 |
2 |
5 |
1 |
2 |
5 |
||||||||||||
標配數量(塊) |
2 |
1 |
11 |
2 |
1 |
11 |
||||||||||||
砝碼材料 |
常規材料或無磁材料【可選】 |
無磁材料 |
||||||||||||||||
工作介質 |
癸二酸二(2-乙基己基)酯 20℃時運動黏度 20～25mm2/s， |
可代購工作介質 |
||||||||||||||||
接口連接型式 |
螺紋連接 |
其它連接型式可協議 |
||||||||||||||||
標配接口螺紋 |
M20×1.5 |
其它連接螺紋須協議 |
||||||||||||||||
接口連接方式 |
普通型或快速接頭【可選】 |
手旋式快速接頭 |
其它連接方式須協議 |
|||||||||||||||
標配接口數量 |
2 |
可增加，須協議 |
||||||||||||||||
總重量約(kg) |
90 |
90 |
||||||||||||||||
活塞式壓力計參數0.02、0.05級配套產品主要性能參數
型號 |
|
YS-6 |
YS-60 |
YS-600 |
||||
參 數 |
單位 |
測量范圍 |
||||||
0.04～0.6MPa |
0.1～6MPa |
1～60MPa |
||||||
標稱上限 |
MPa |
0.6 |
6 |
60 |
||||
標稱下限 |
MPa |
0.04 |
0.1 |
1 |
||||
測量上限 |
MPa |
0.6 |
6 |
60 |
||||
測量下限 |
MPa |
0.04 |
0.1 |
1 |
||||
活塞公稱面積 |
CM 2 |
1 |
1 |
0.1 |
||||
底盤及活塞 |
公稱質量 |
Kg |
0.4 |
0.5 |
1 |
|||
產生的壓力 |
MPa |
0.04 |
0.5 |
1 |
||||
專用砝碼 |
公稱質量 |
Kg |
0.1;0.2;0.5; 1 |
0.1;0.2;0.5; 1;2;5 |
0.1;0.2;0.5; 1;2;5 |
|||
產生的壓力 |
MPa |
0.01;0.02;0.05; 0.1; |
0.01;0.02;0.05; 0.1;0.2;0.5 |
0.1;0.2;0.5; 1;2;5 |
||||
數量 |
個 |
1;2;1;5 |
1;2;1;2;1;11 |
1;2;1;2;1;11 |
||||
接口 |
|
M20 × 1.5 |
M20×1.5 |
M20×1.5 |
||||
重量 |
Kg |
35 |
65 |
95 |
||||
工作液體 |
|
變壓器油或變壓器油與煤油的混合油 20 ℃ 時運動粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克 |
癸二酸酯(癸二酸二異戊酯或癸二酸二異辛酯)20 時運動粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克 |
|||||
