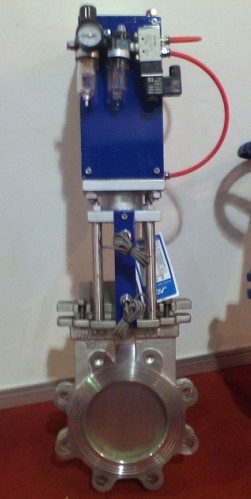

氣動對夾式刀型閘閥產品簡介

　　刀型閘閥驅動方式：手動，電動，氣動，液動，傘齒輪，電液動和氣液動等驅動方式。
　　刀型閘閥外形：明桿，暗桿兩種
　　刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等
　　刀型閘閥密封：硬密封，軟密封，單面密封，雙面密封等多種材質密封。

氣動對夾式刀型閘閥產品概述

該氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
◎雙作用：對閥門開啟和關閉的兩位式控制；
◎單作用：(彈簧復位)：在電器和氣路切斷或故障時，閥門自動開啟或關閉。

可選附件

1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選防爆電磁閥)。
2、接近開關
3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。
4、電/氣閥門定位器(調節型用)。

（如有疑問，請來電咨詢15888215509）

氣動對夾式刀型閘閥產品特點


l、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
4、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
6、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。


 氣動對夾式刀型閘閥主要零部件材料：

 （如有疑問，請來電咨詢15888215509）


氣動對夾式刀型閘閥主要性能規范：


氣動對夾式刀型閘閥執行標準;

設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

（如有疑問，請來電咨詢15888215509）

氣動對夾式刀型閘閥主要外形尺寸：

氣動對夾式刀型閘閥的安裝使用

　　1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

　　2.各連接部位螺栓,要求均勻擰緊；

　　3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

　　4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

　　5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；

　　6.驅動裝置的接線須按線路圖進行；

　　7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
