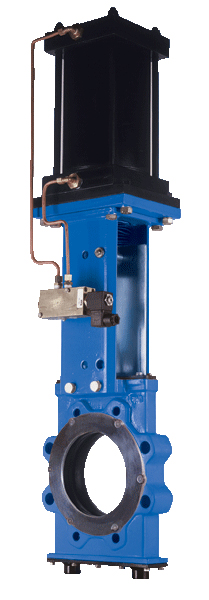

氣動穿透式刀型閘閥

產品價格：￥2900（人民幣）

規格：150

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、概述：

氣動穿透式刀型閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。

氣動穿透式刀型閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。該閥門配電動執行器可實現遠程微電腦控制。在電源供應中斷時，也可以通過手動來操作閥門啟閉，從而緊急控制了介質的流向，也避免了事故的發生。也可以使用現場電控箱、遠程PLC電動智能控制等附件來操作和調試的控制。用戶可根據實際需要進行選擇。

氣動穿透式刀型閘閥主要外形及連接尺寸(mm)

本產品驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以
上驅動裝置，汽動裝置應在合同中注明。

氣動穿透式刀型閘閥主要零件材料及連接尺寸

零件名稱	材料	零件名稱	材料
閥體	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	閥桿 Stem	1CF18Ni9Ti
閥座密封圈	橡膠或PTFE	支架	不銹鋼
閥體間密封墊片	橡膠或PTFE	填料壓蓋	不銹鋼
閥體	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	填料	石墨或PTFE
閥體裝配螺栓	B7	填料壓蓋螺栓	B7

注：橡膠牌號取決于介質性質和使用溫度。
閘板材質牌號取決于介質性質。

DN	L		Φ1	H	H2	N-M	汽缸直徑（mm) Cylinder Diameter
DN	PN0.6	PN1.0	Φ1	H	H2	N-M	汽缸直徑（mm) Cylinder Diameter
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600

氣動穿透式刀型閘閥殼體試驗和密封試驗:

1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm³/s計算，沒有密封性能要

求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。

靜壓壽命實驗次數	金屬密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金屬密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次
