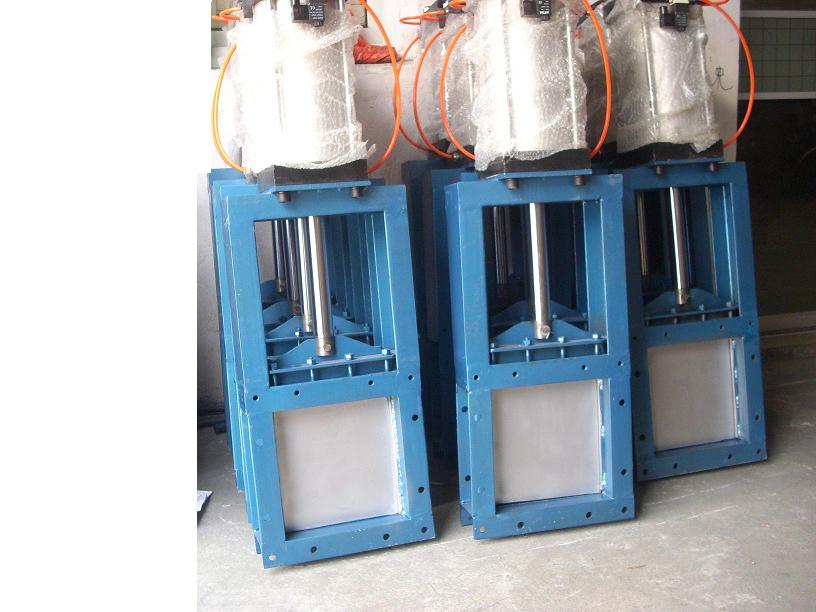

氣動插板閥主要技術參數和性能：
公稱通徑：200×200、....、2000×2000
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、軟密封配套附件：
1、安裝法蘭
2、電磁閥
3、空氣過濾器
4、行程開關氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V、AC220V 行程開關控制電壓：DC24V、AC220V
聯系號碼：15888215509
氣動插板閥用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。
聯系號碼：15888215509
氣動插板閥工作原理 ：
主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
氣動插板閥主要零件材料及連接尺寸
類別 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
單向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
雙向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
說明 |
LMD-單向 |
I-手輪 |
距地面小于1.7米用手輪，大于1.7米用鏈輪 |
||||
聯系號碼：15888215509
氣動插板閥操作方法
可水平安裝或垂直安裝 ， 安裝時兩法蘭連接中間必須加密封墊片 ， 然后鎖緊螺栓。操作時手輪順時針旋轉為閥關，反之為開，不得在手輪上再增加輔助杠桿。若長期存放應使設備處于關閉狀態，各傳動部位應加潤滑油，不允許露天存放或堆置。
氣動插板閥
1、如出現卡絲現象，請停車檢修。
2、禁止直接扳動絲桿；禁止撬動閘板門。
3、不得重壓氣缸，接入管道前要清除管道內贓物，防止雜物進入氣缸，經常檢查禁錮件，及時防止松動鎖扣。
