產品用途：

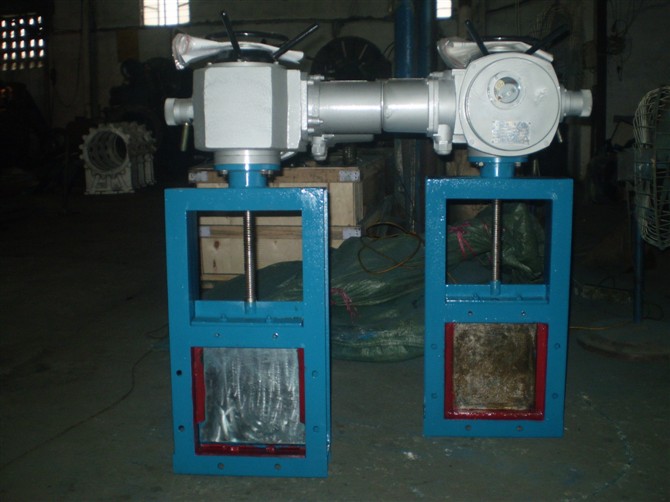

電動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。
（如有疑問，歡迎來電咨詢15888215509）
產品特點:
電動插板閥具有結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度，可雙向操作，簡單靈活。材質有碳鋼、不銹鋼，并可按客戶需求定做各種非標插板閥。
（如有疑問，歡迎來電咨詢15888215509）
電動插板閥主要技術參數和性能：
公稱通徑：200×200、....、1000×1000
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、軟密封
配套附件：1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關
氣源壓力：0.4~0.6MPa
電磁閥電壓：DC24V、AC220V
行程開關控制電壓：DC24V、AC220V
電動插板閥主要零件材料及連接尺寸
類別
A×A
B×B
C×C
H
L
n-d
重量
單向
200×200
256×256
296×296
820
100
8-Φ12
62
250×250
306×306
346×346
930
100
8-Φ14
70.5
300×300
356×356
396×396
1050
100
8-Φ14
81
400×400
456×456
496×496
140
100
12-Φ14
114
450×450
510×510
556×556
1450
120
12-Φ18
130
500×500
560×560
606×606
1610
120
16-Φ18
147
雙向
600×600
660×660
706×706
1830
120
16-Φ18
169
700×700
770×770
820×820
2130
140
20-Φ18
236
800×800
870×870
920×920
2440
140
20-Φ18
303
900×900
974×974
1030×1030
2660
160
27-Φ23
424
1000×1000
10741074
1130×1130
2870
160
24-Φ23
636
說明
LMD-單向
I-手輪
距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113(X是絲桿中心離地面度度)
（如有疑問，歡迎來電咨詢15888215509）
電動插板閥操作方法
可水平安裝或垂直安裝 ， 安裝時兩法蘭連接中間必須加密封墊片 ， 然后鎖緊螺栓。操作時手輪順時針旋轉為閥關，反之為開，不得在手輪上再增加輔助杠桿。若長期存放應使設備處于關閉狀態，各傳動部位應加潤滑油，不允許露天存放或堆置。
